演習3. Webサービス連携処理の開発

演習の目的：
この演習では、ACEがMQアプリケーションのWebサービスWrapperとして動作する、サービス連携処理の開発方法を学習します。

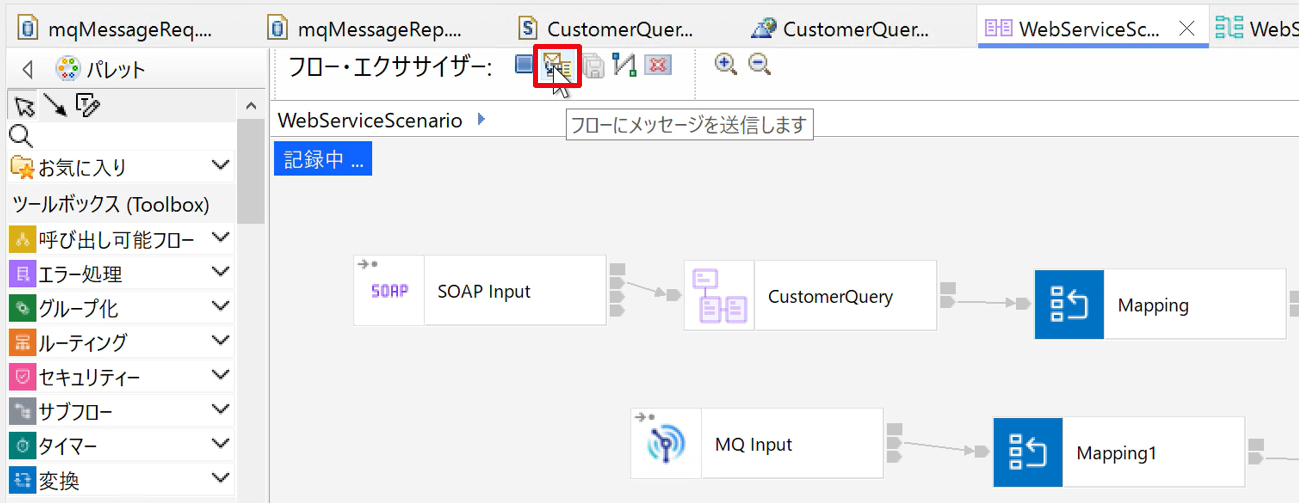

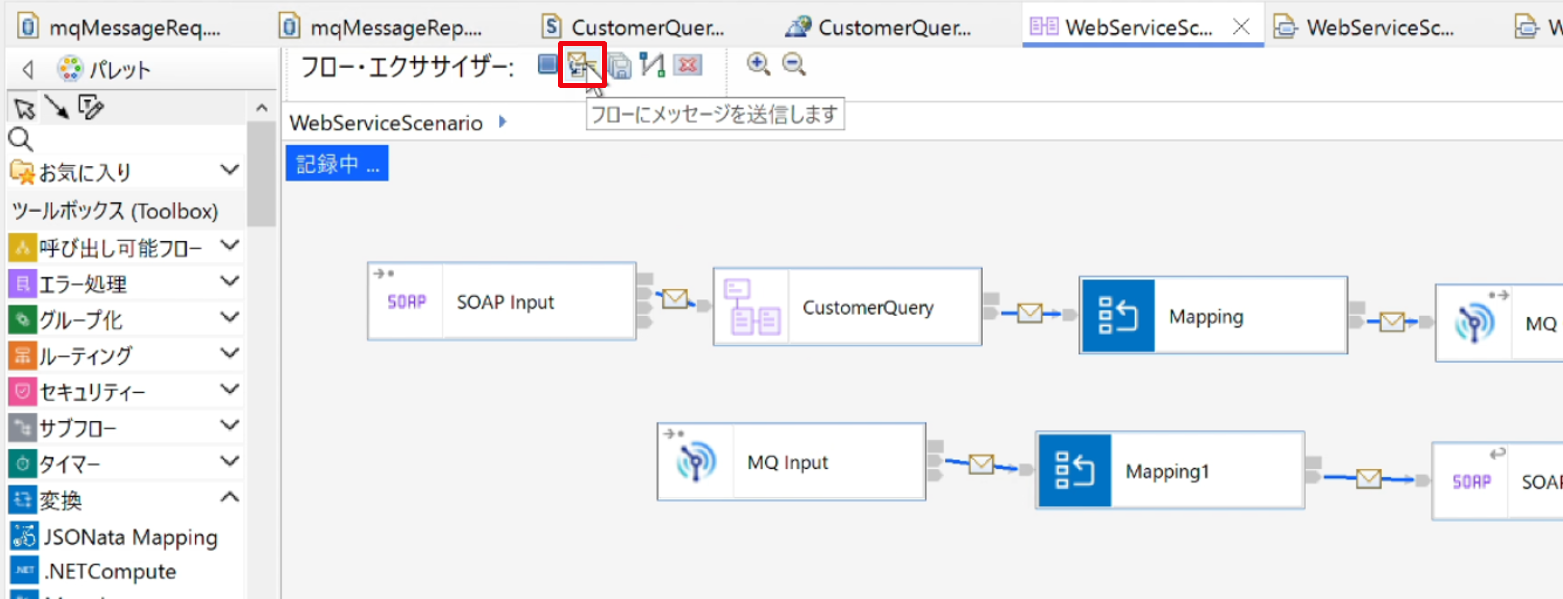

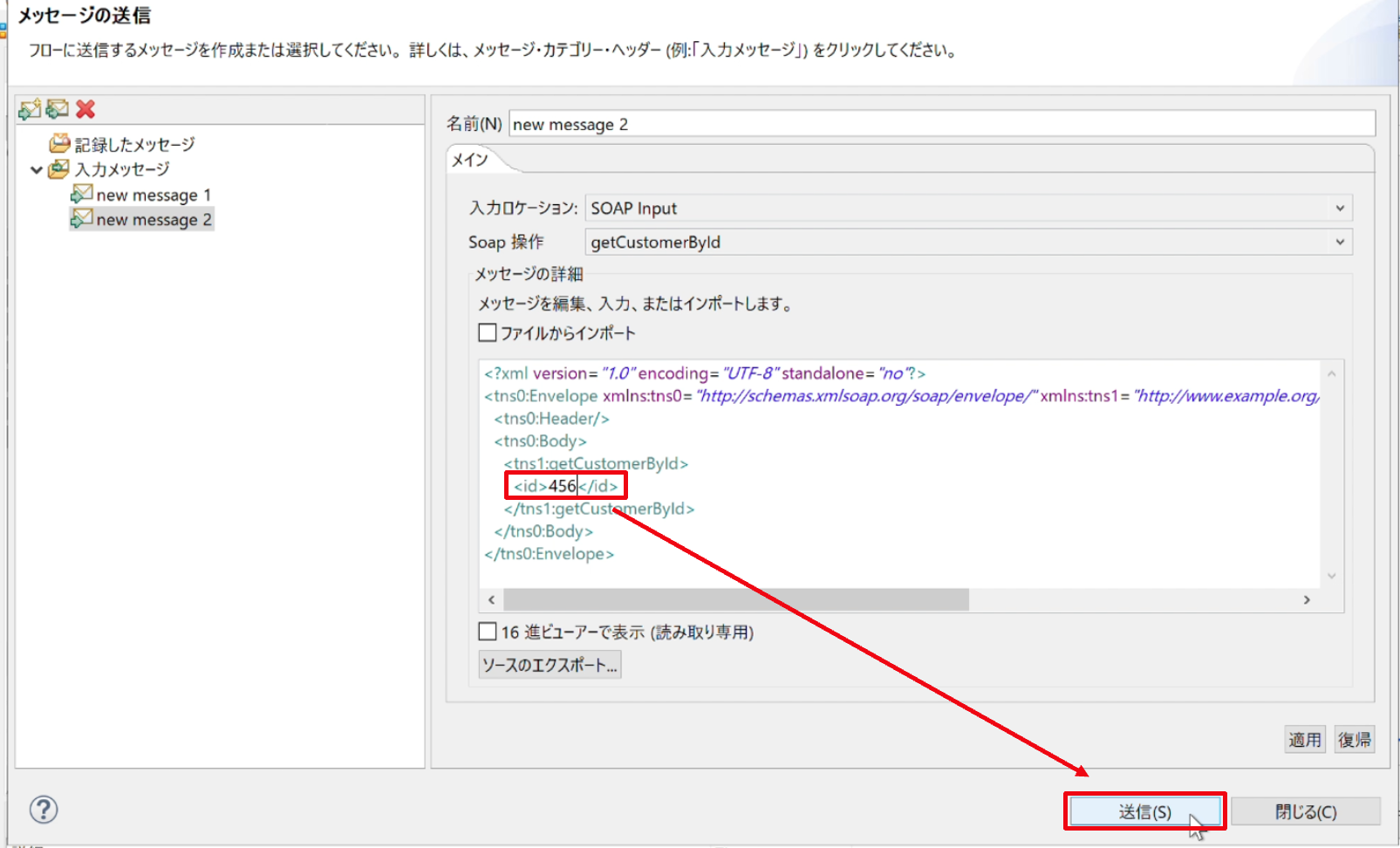

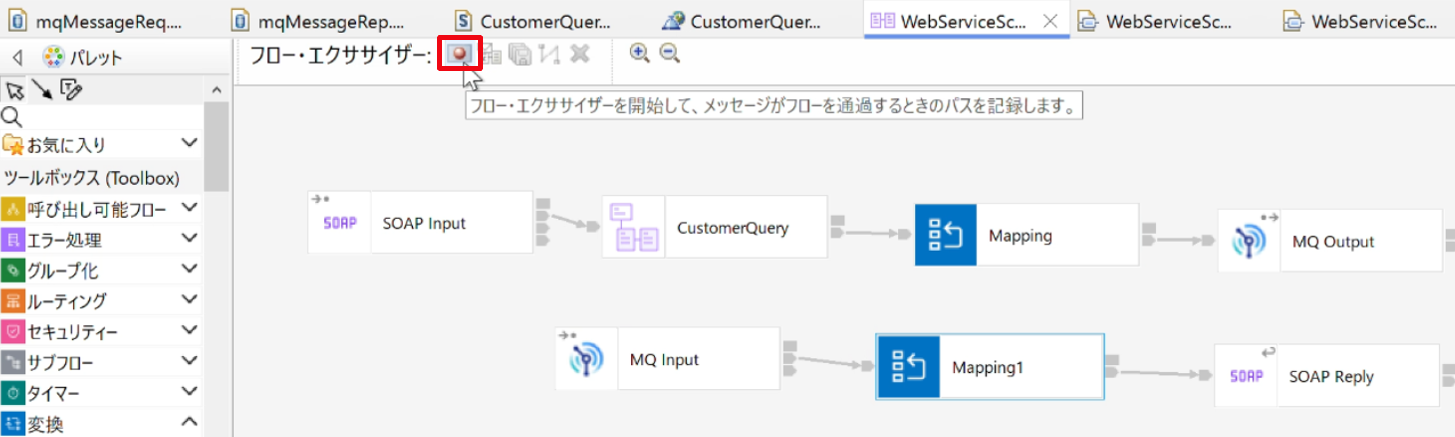

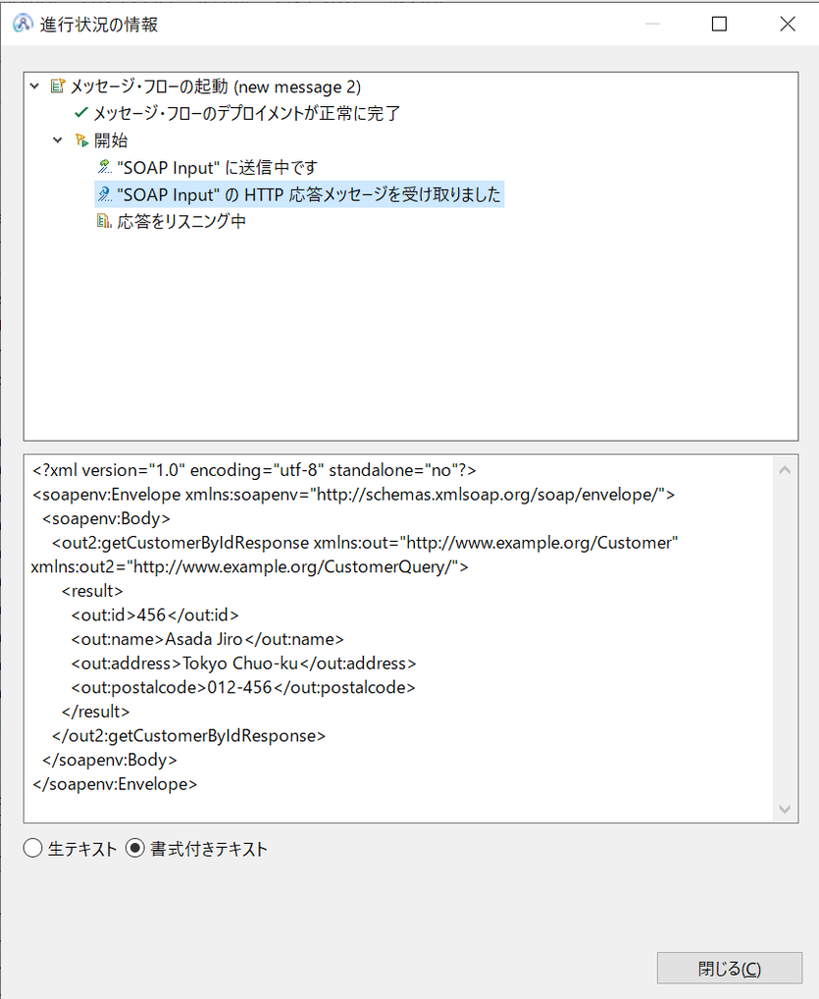

以下のことを体験します。 - メッセージ・モデルの作成 - WSDLのインポート - WSDLからのメッセージ・フローの生成 - マッピング・ノード（GUI）によるマッピング - テスト

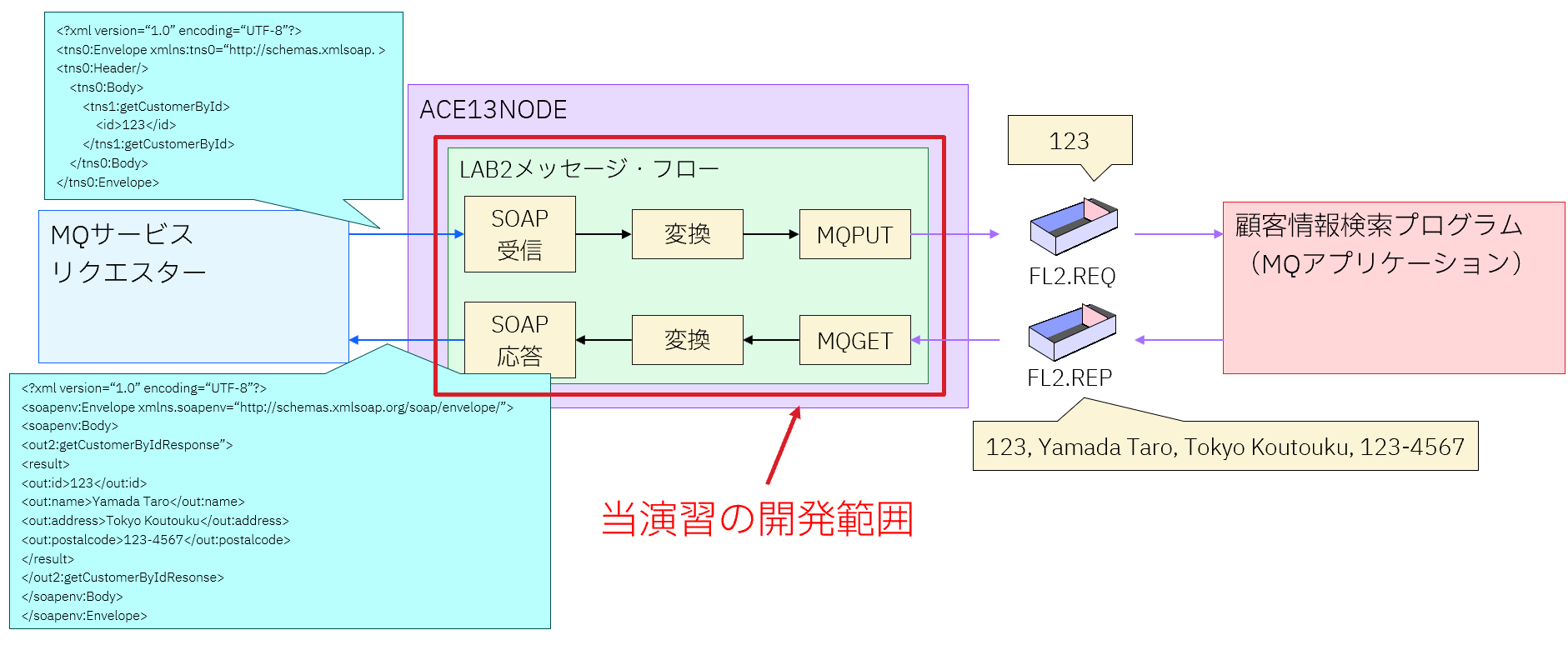

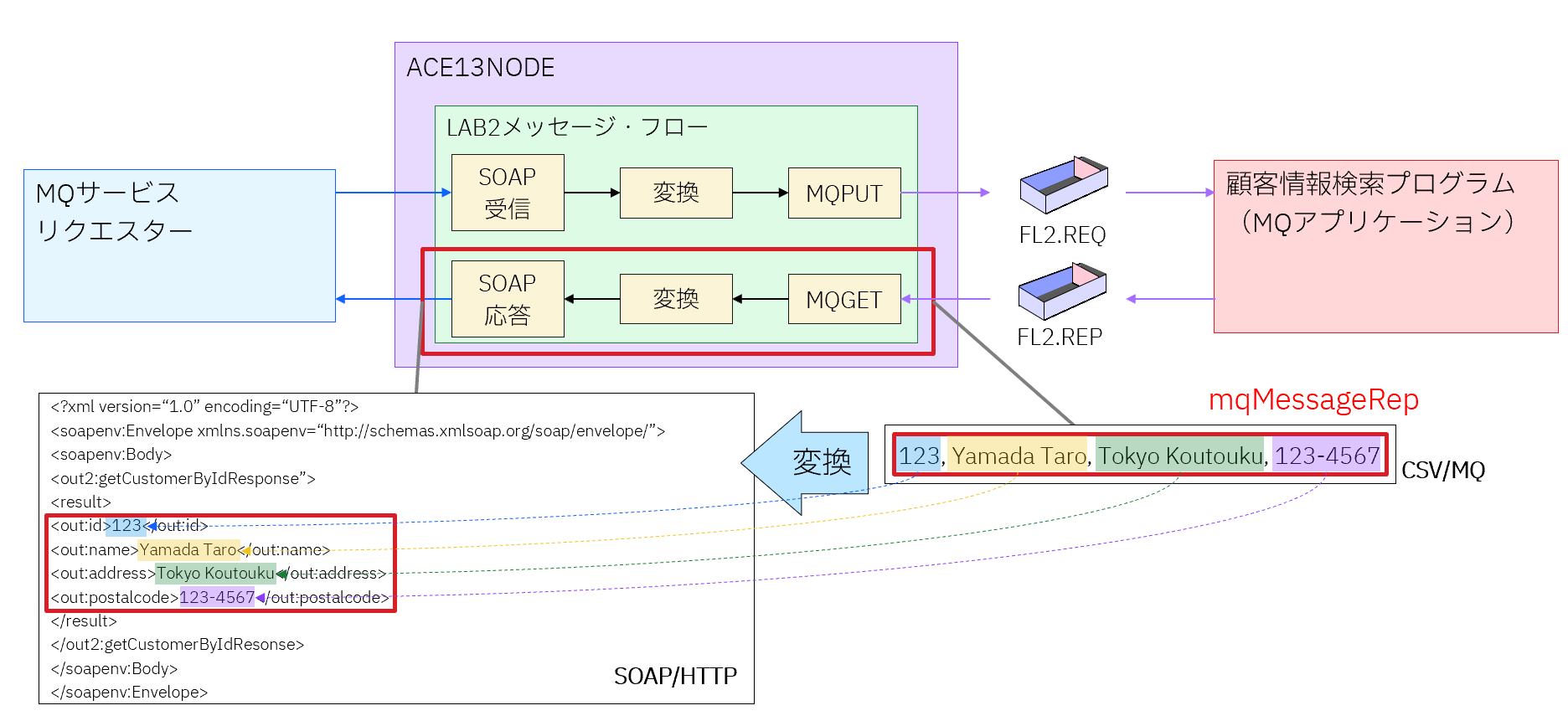

3.1 シナリオの概要

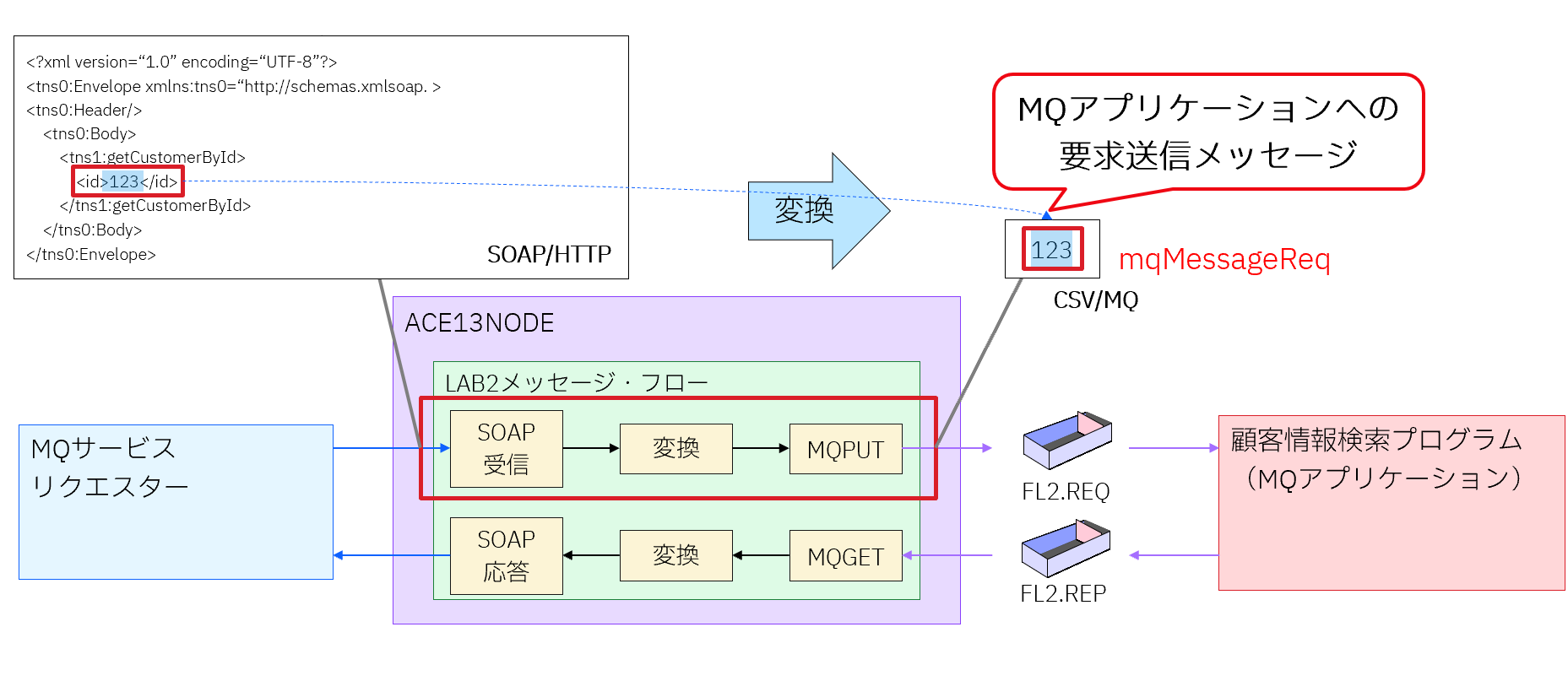

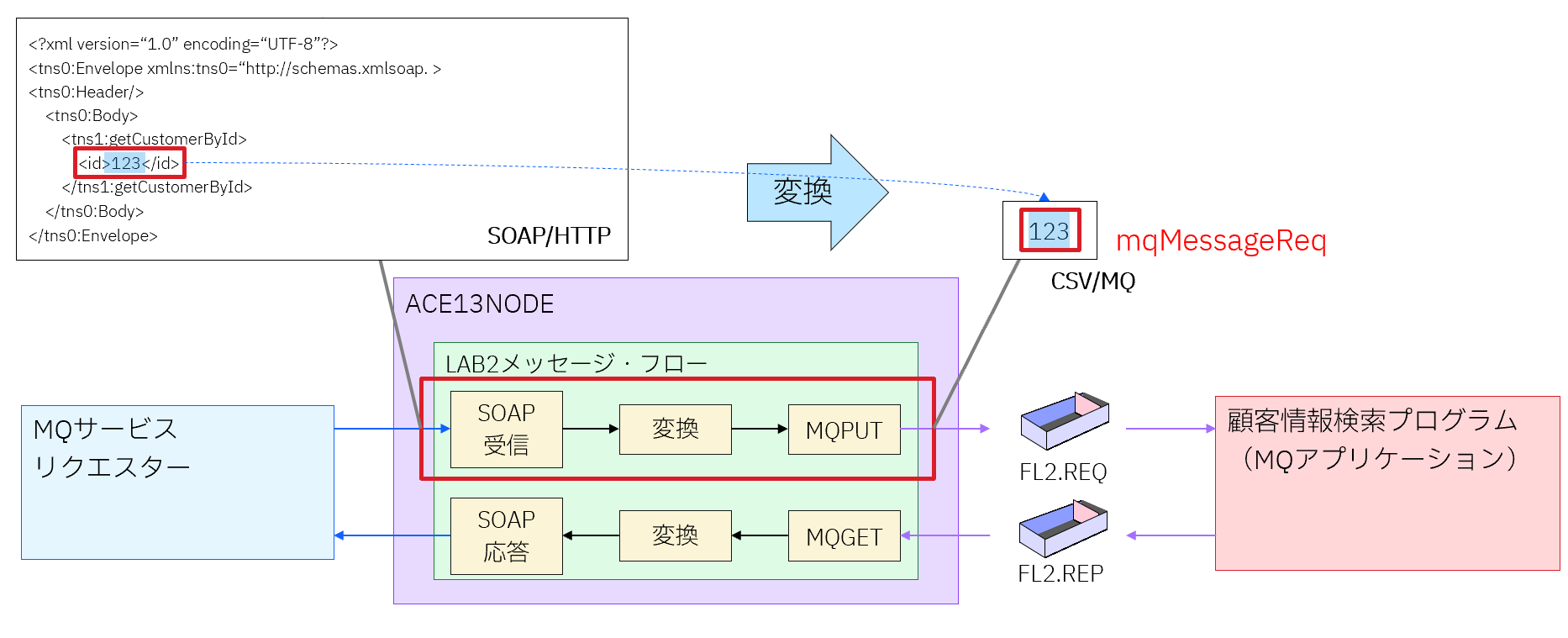

この演習ではSOAP/HTTP→CSV/MQの変換を行います。

バックエンドの顧客情報検索プログラム（MQアプリケーション）は、要求キューに投入されたメッセージを受信し、メッセージの中の顧客番号に紐づく顧客情報をCSV形式の応答メッセージとして応答キューに送信します。

ACEのメッセージ・フロー要求部分は、SOAPリクエストを受信し、WSDLから生成されたメッセージ・モデルに基づいて入力メッセージをパースし、項目のマッピングとフォーマットの変換（XML→CSV）を行ってキューにメッセージをPUTします。

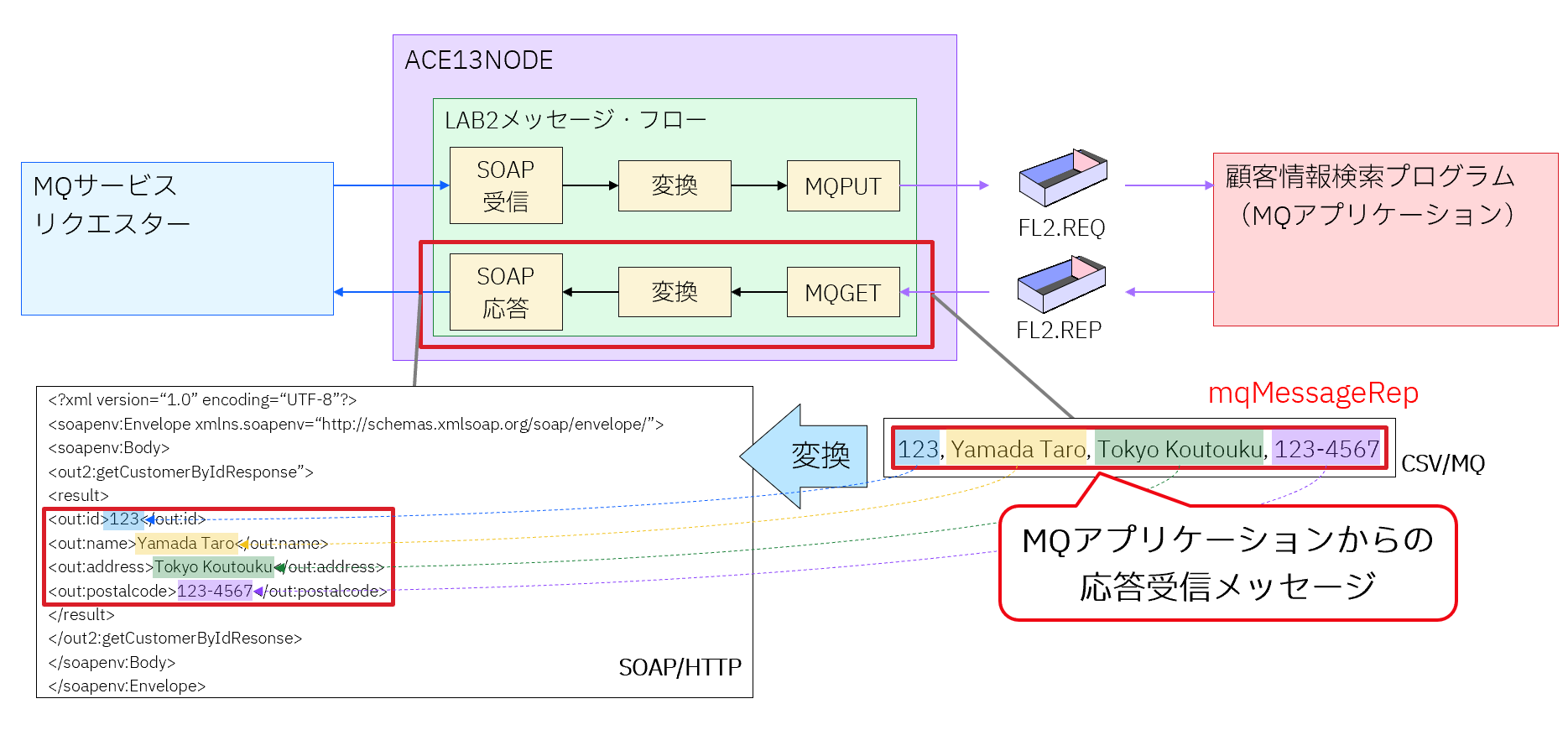

メッセージ・フロー応答部分は、バックエンドからの応答MQメッセージを受信し、定義されたメッセージ・モデルに基づいてメッセージをパースし、項目のマッピングとフォーマットの変換（CSV→XML）を行って、クライアントにSOAP応答を返します。

戻る

3.2 演習の準備

3.2.1 演習に使用するキューの作成

演習に必要なキューを作成します。

本演習ではFL2.REQ, FL2.REPの2つのキューを使用します。

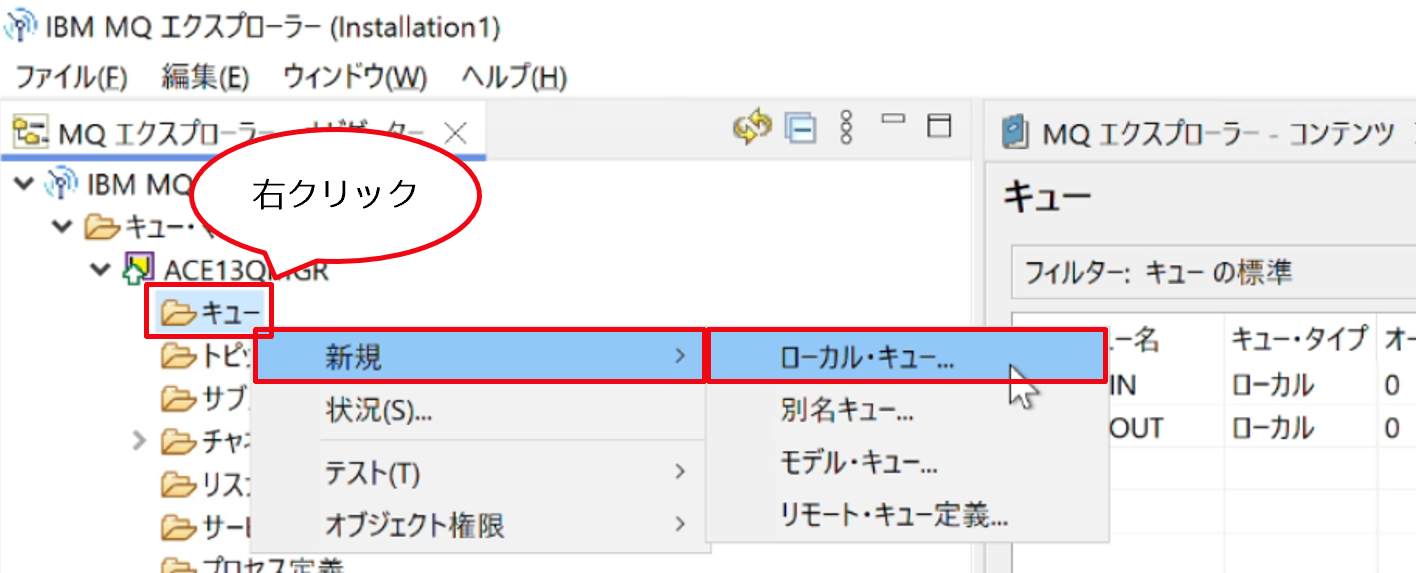

① MQエクスプローラーを開き、既に作成済のキュー・マネージャー「ACE13QMGR」の下の「キュー」フォルダーを右クリックし、「新規」→「ローカル・キュー」を選択します。

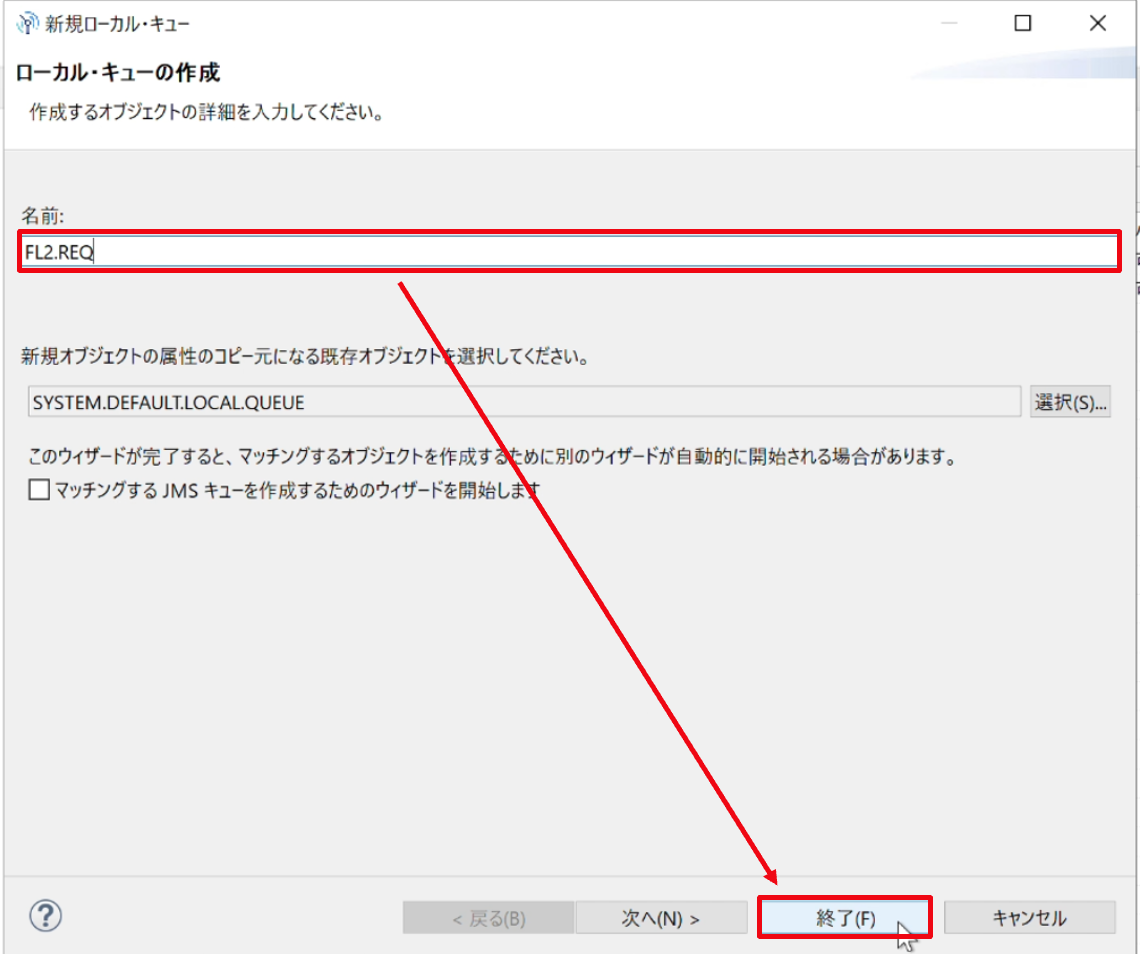

② 新規ローカル・キュー画面で名前フィールドに「FL2.REQ」を入力し、「終了」ボタンをクリックします。

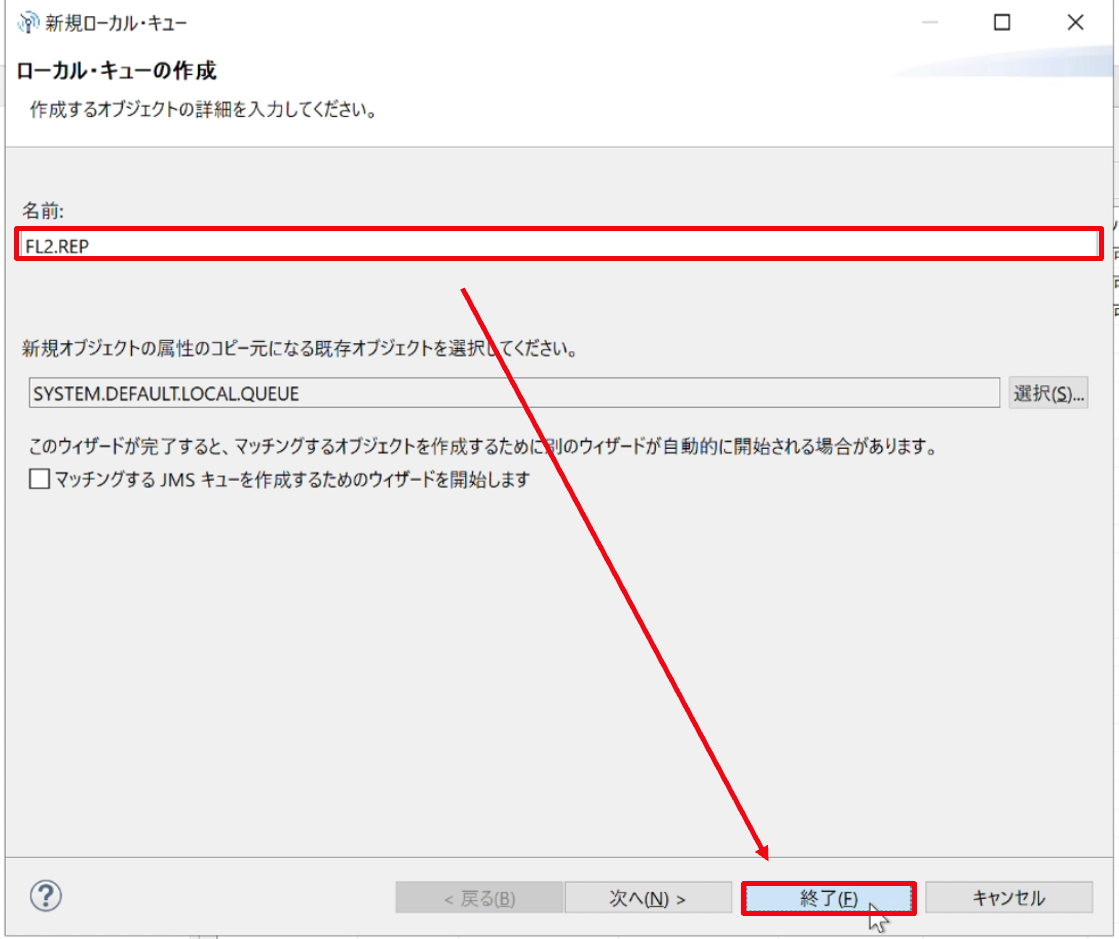

③ ①～②の手順を繰り返して、「FL2.REP」を作成します。

戻る

3.3 アプリケーションの作成

3.3.1 ツールキットの起動

ACEツールキットを起動します。スタート・ボタン→「IBM App Connect Enterprise 13.0.6.0 Evaluation Edition」→「IBM App Connect Enterprise Toolkit 13.0.6.0」を選択します。

3.3.2 アプリケーションの作成

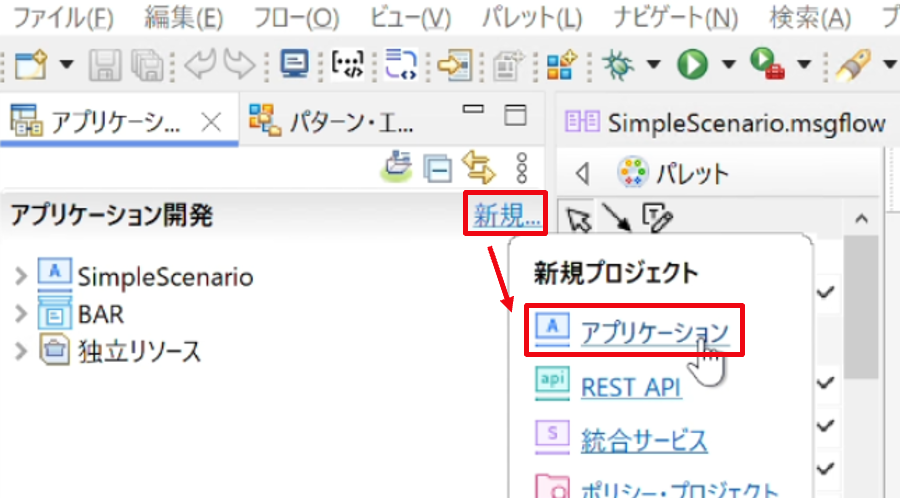

① ツールキットの左のアプリケーション開発タブの「新規」リンクをクリックし、「アプリケーション」を選択します。

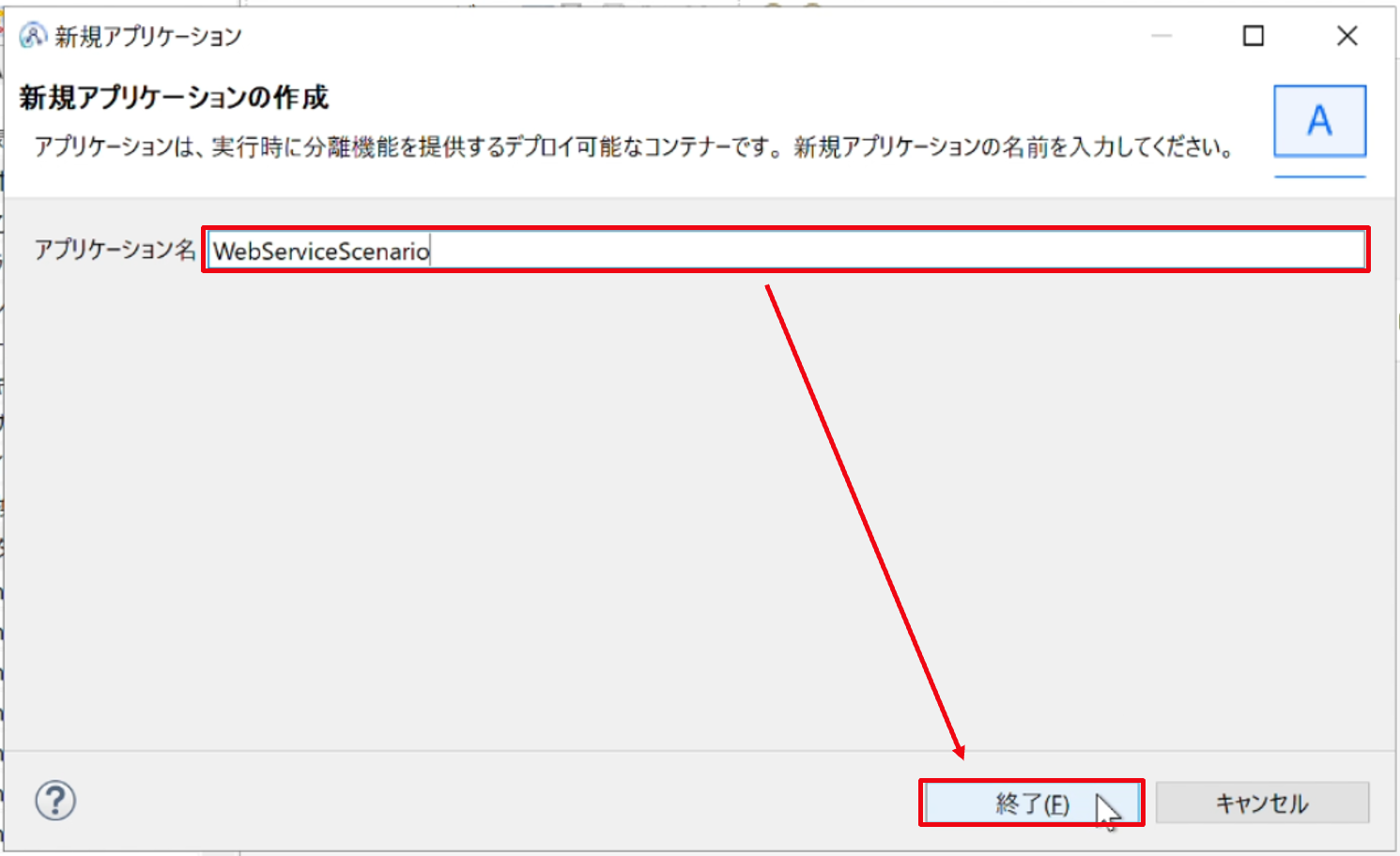

② アプリケーション名に「WebServiceScenario」と入力して「終了」をクリックします。

③ アプリケーション「WebServiceScenario」が作成されたことを確認します。

戻る

3.4 メッセージ・モデルの作成

ACEのパーサーはCSVや固定長のデータを扱う際、メッセージ・モデルを参照して処理するデータのパースやシリアライズを行います。入出力データのCSV用のメッセージ・モデルをウィザードで作成します。

3.4.1 入出力用メッセージ・モデルの作成

まず、MQアプリケーションへの要求送信用のCSV形式のメッセージ・モデルを作成します。

定義するCSVファイルは次のような形式で、1つのフィールドを持ちます。これをmqMessageReqという名前で定義します。

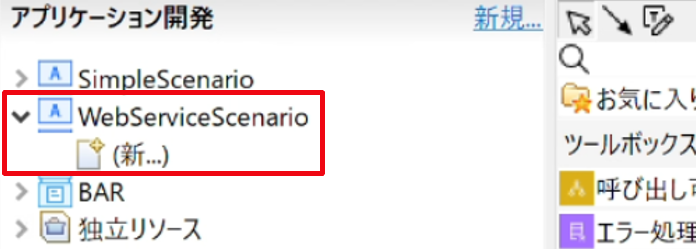

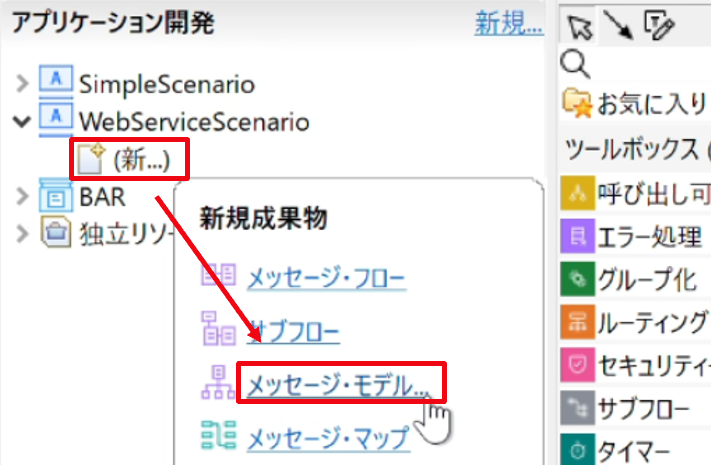

① アプリケーション「WebServiceScenario」内の「（新…）」をクリックし、「メッセージ・モデル…」を選択します。

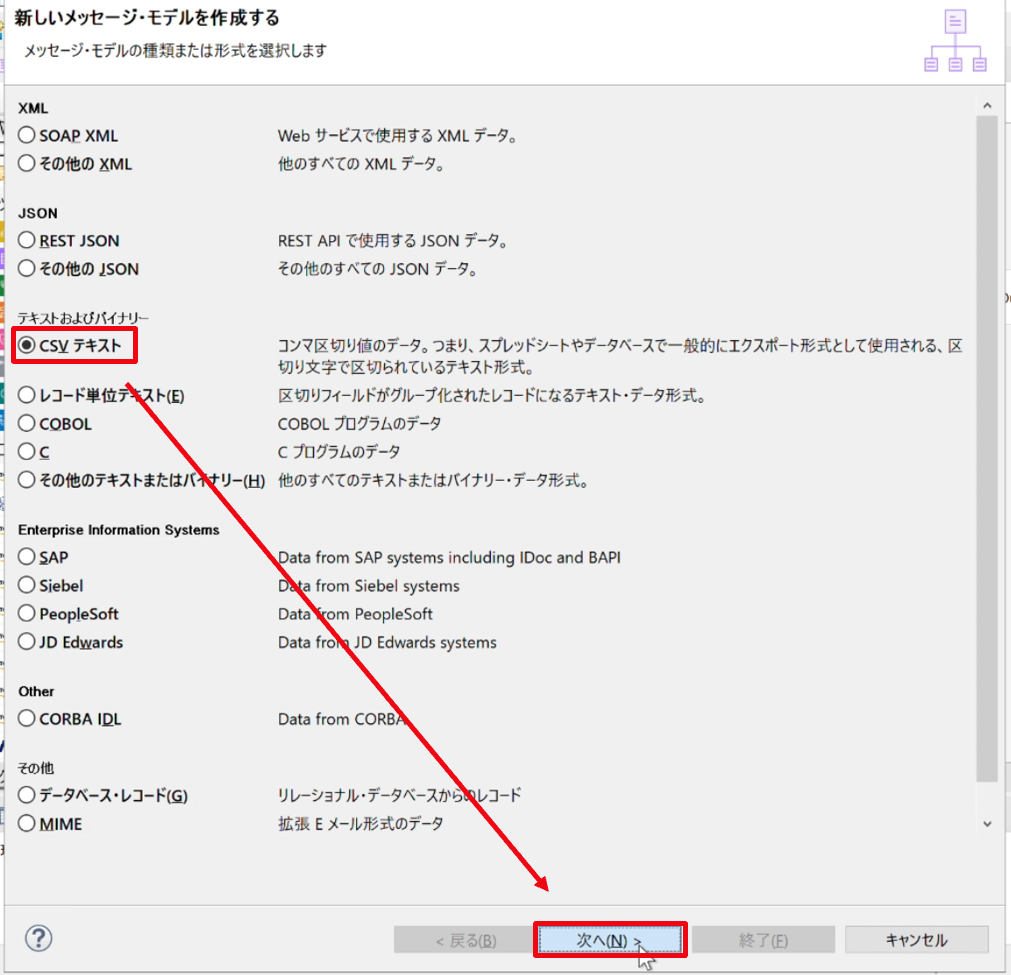

② 新規メッセージ・モデル作成用のウィザードが起動するため、「CSVテキスト」を選択して「次へ」をクリックします。

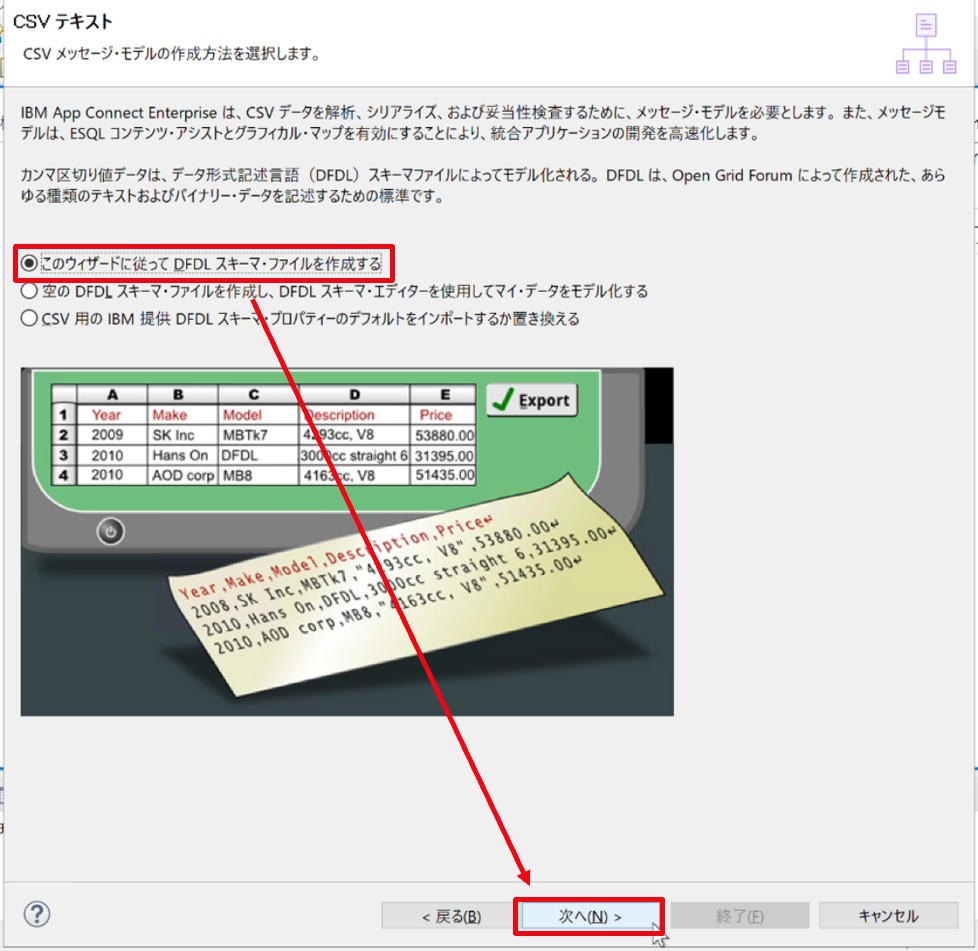

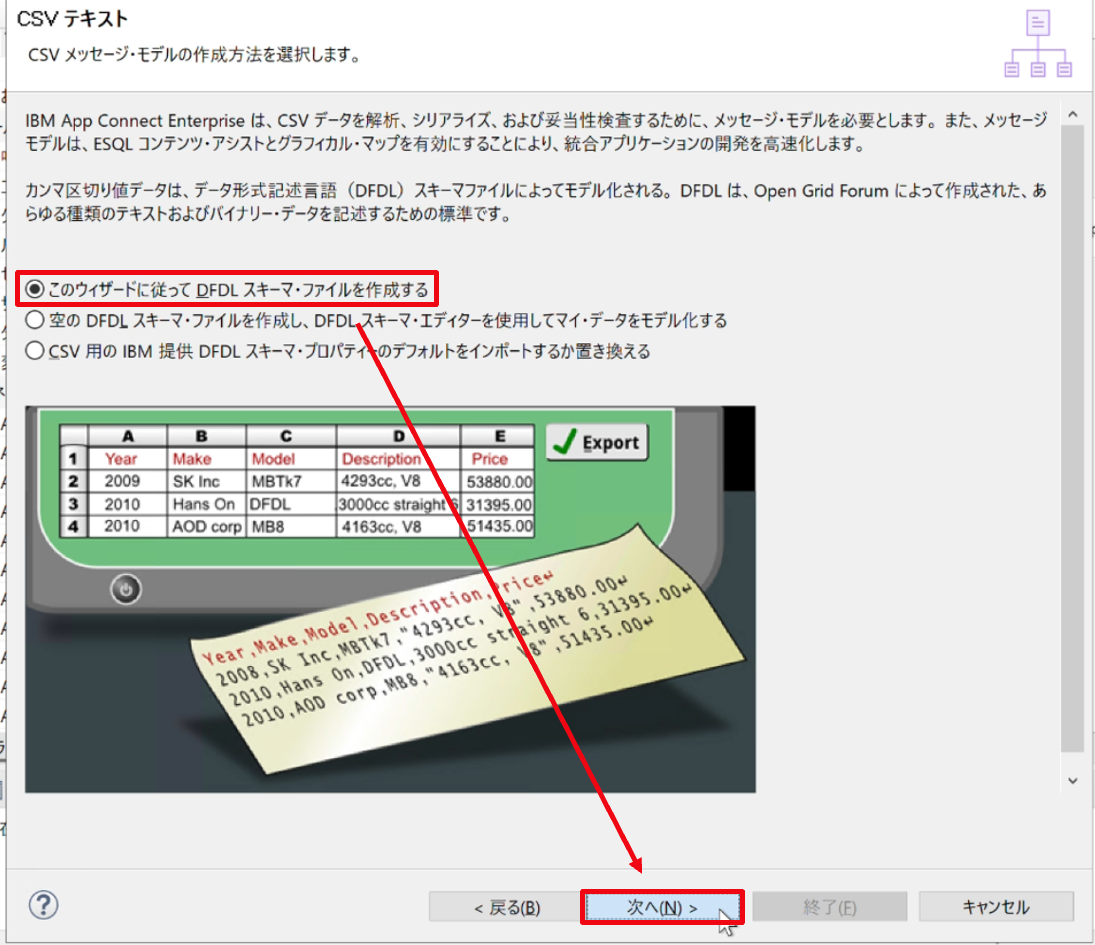

③ 「このウィザードに従ってDFDLスキーマ・ファイルを作成する」を選択し、「次へ」をクリックします。

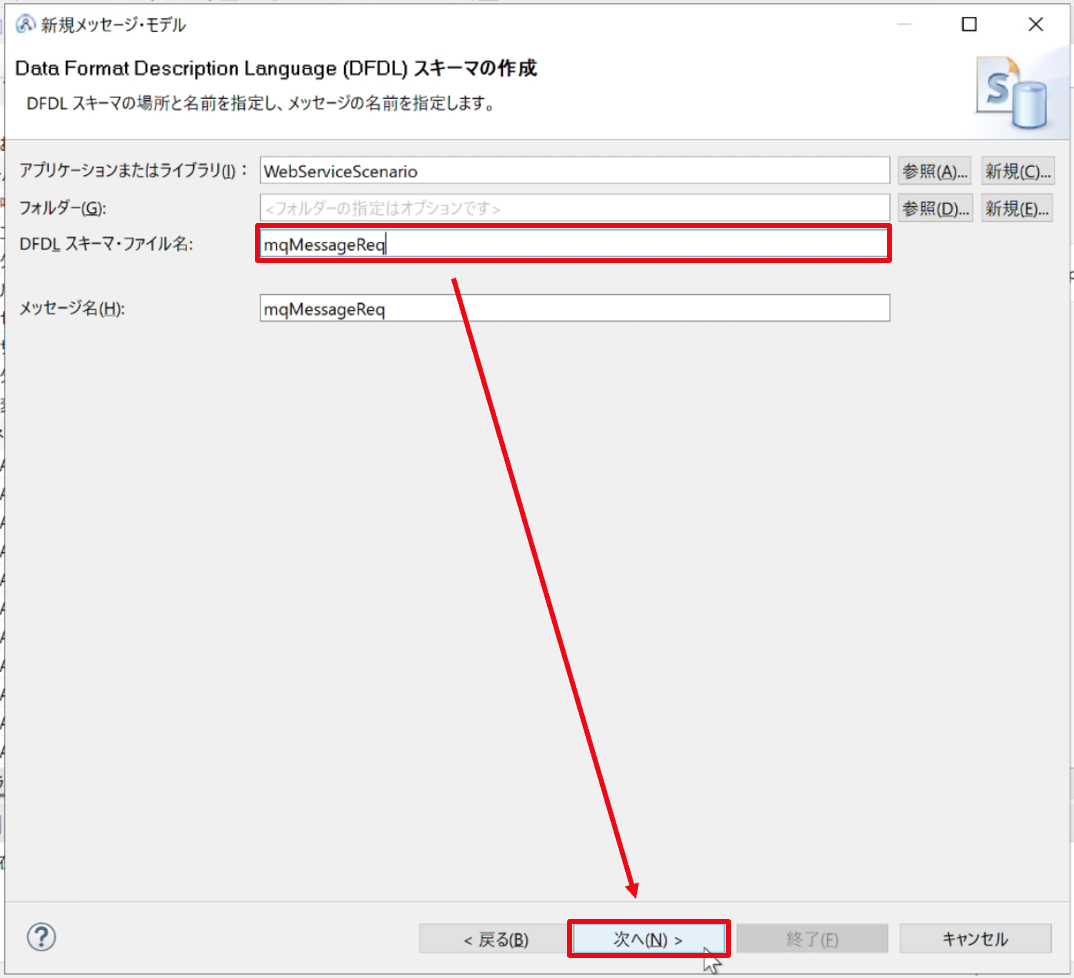

④ DFDLスキーマ・ファイル名に「mqMessageReq」と入力します。メッセージ名には自動的に同じ名前が設定されるため、そのまま「次へ」をクリックします。

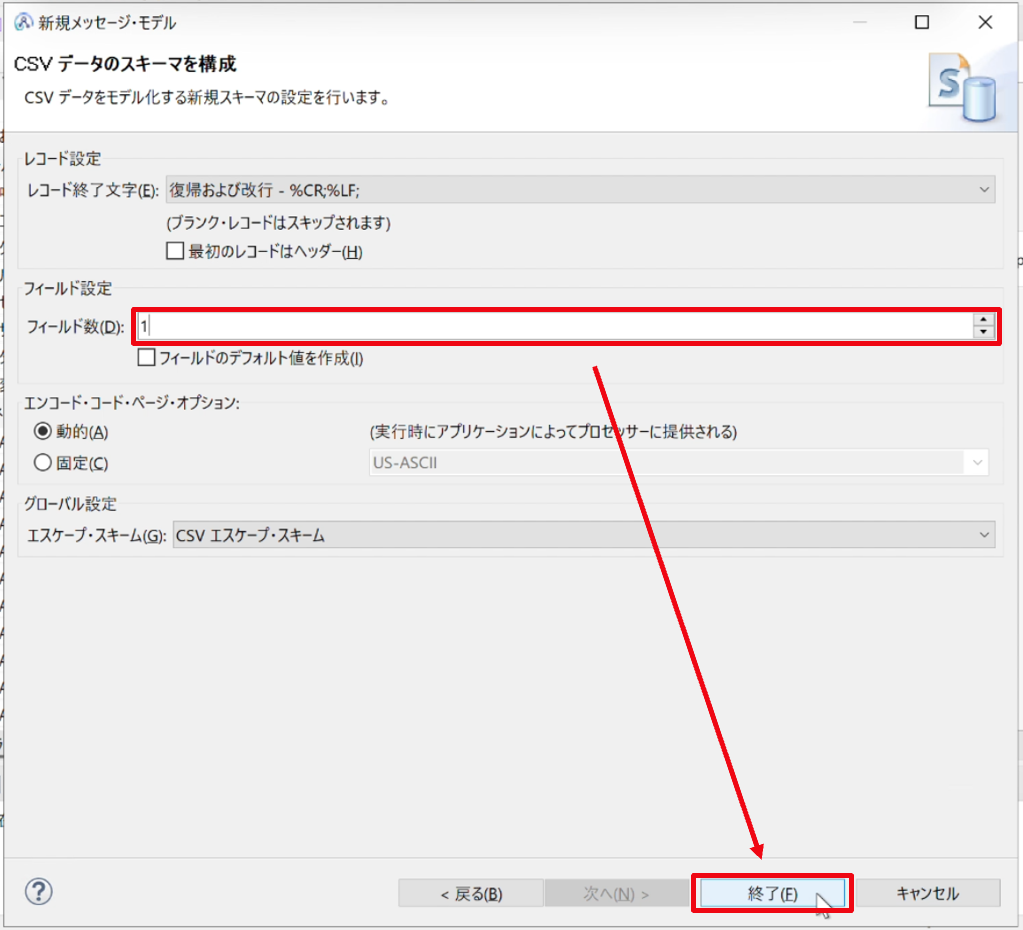

⑤ フィールド数に「1」を入力して「終了」をクリックします。

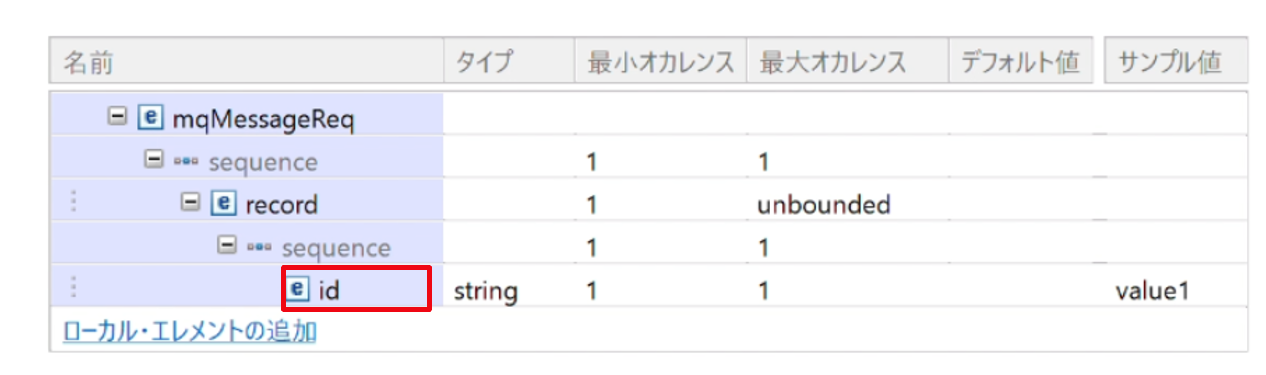

⑥ DFDLエディターが開くため、フィールド名を「id」に修正します。

⑦ Ctrl + sで保存します。以上の操作でMQアプリケーションへの要求送信用のCSV形式のメッセージ・モデルが完成です。

同様にして、MQアプリケーションからの応答受信用のCSV形式のメッセージ・モデルを作成します。

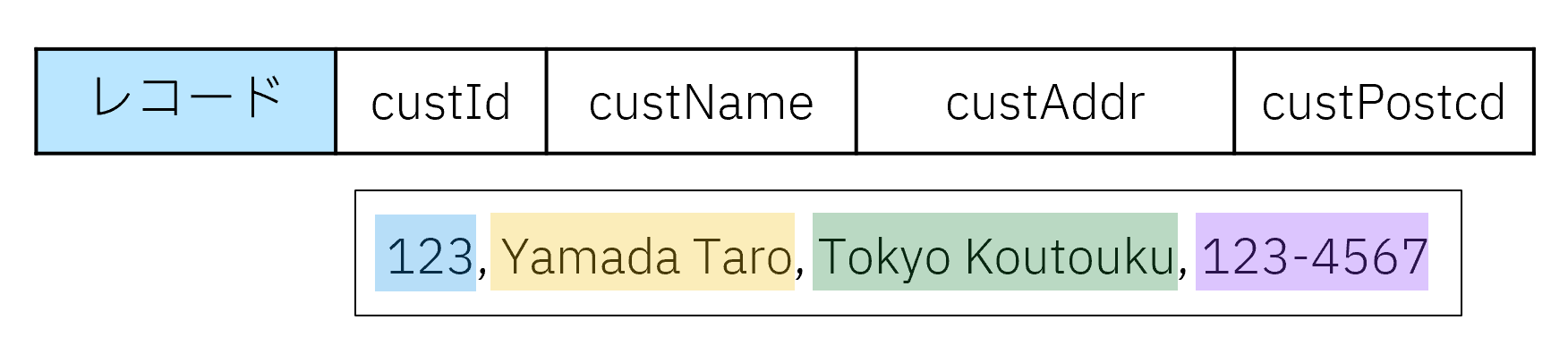

定義するCSVファイルは次のような形式で、4つのフィールドを持ちます。これをmqMessageRepという名前で定義します。

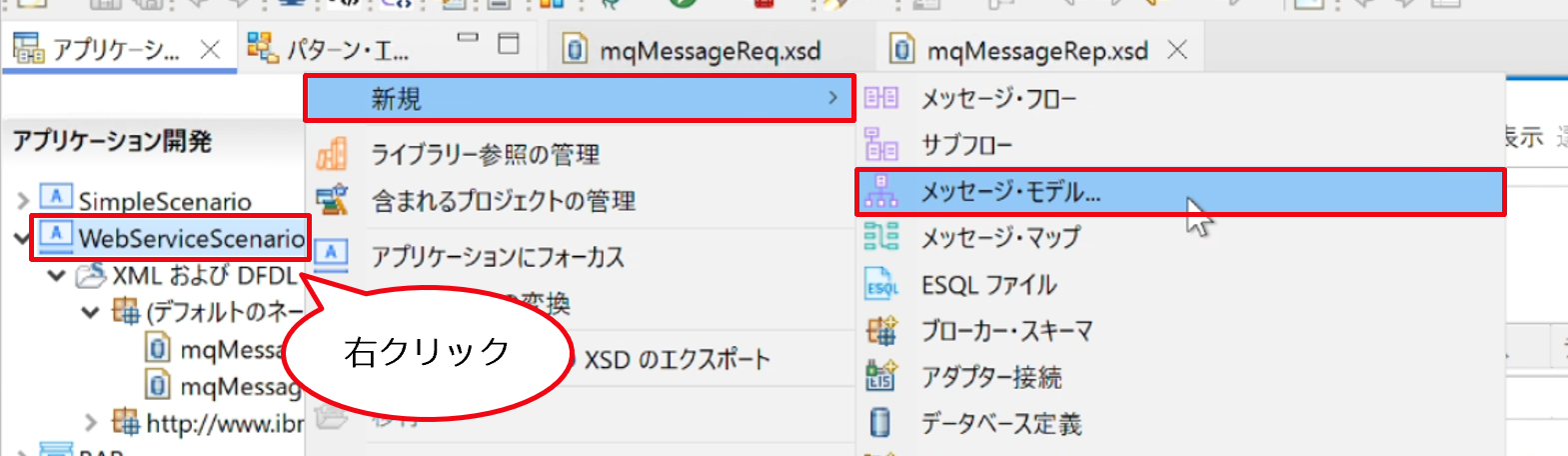

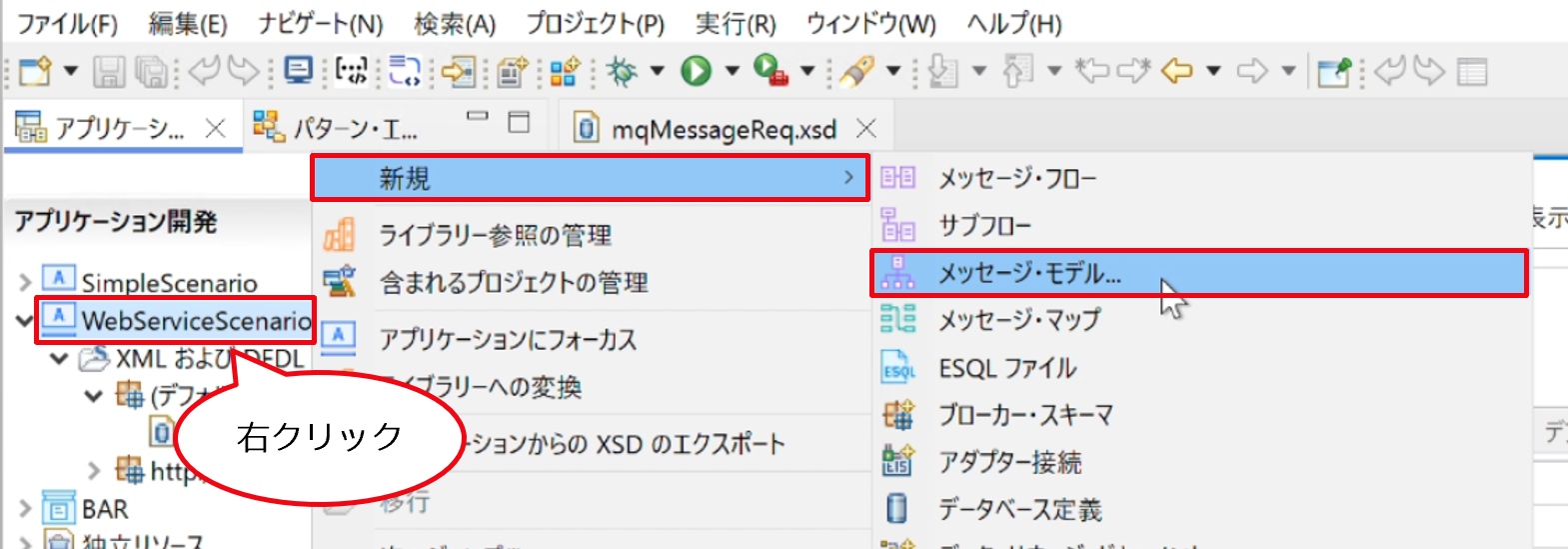

⑧ アプリケーションWebServiceScenarioを右クリックし、「新規」→「メッセージ・モデル…」を選択します。

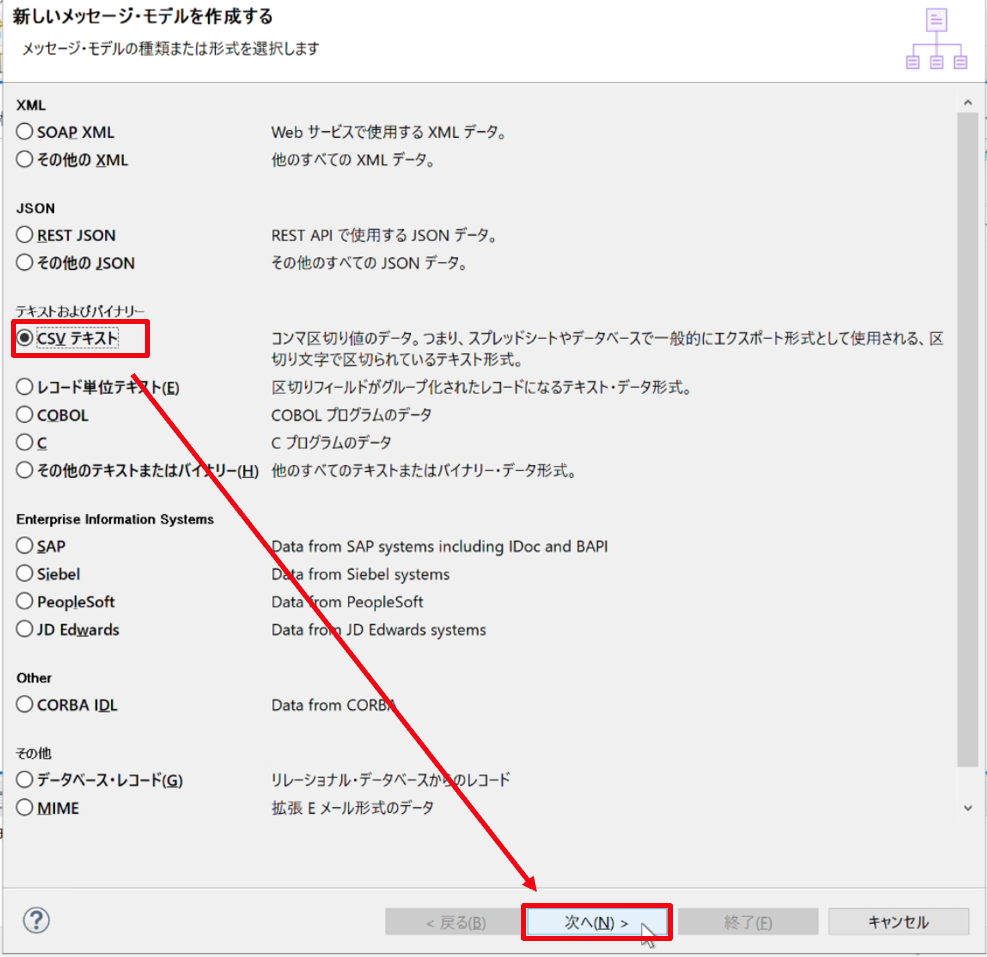

⑨ 新規メッセージ・モデル作成用のウィザードが起動しますので、「CSVテキスト」を選択して「次へ」をクリックします。

⑩ 「このウィザードに従ってDFDLスキーマ・ファイルを作成する」を選択し、「次へ」をクリックします。

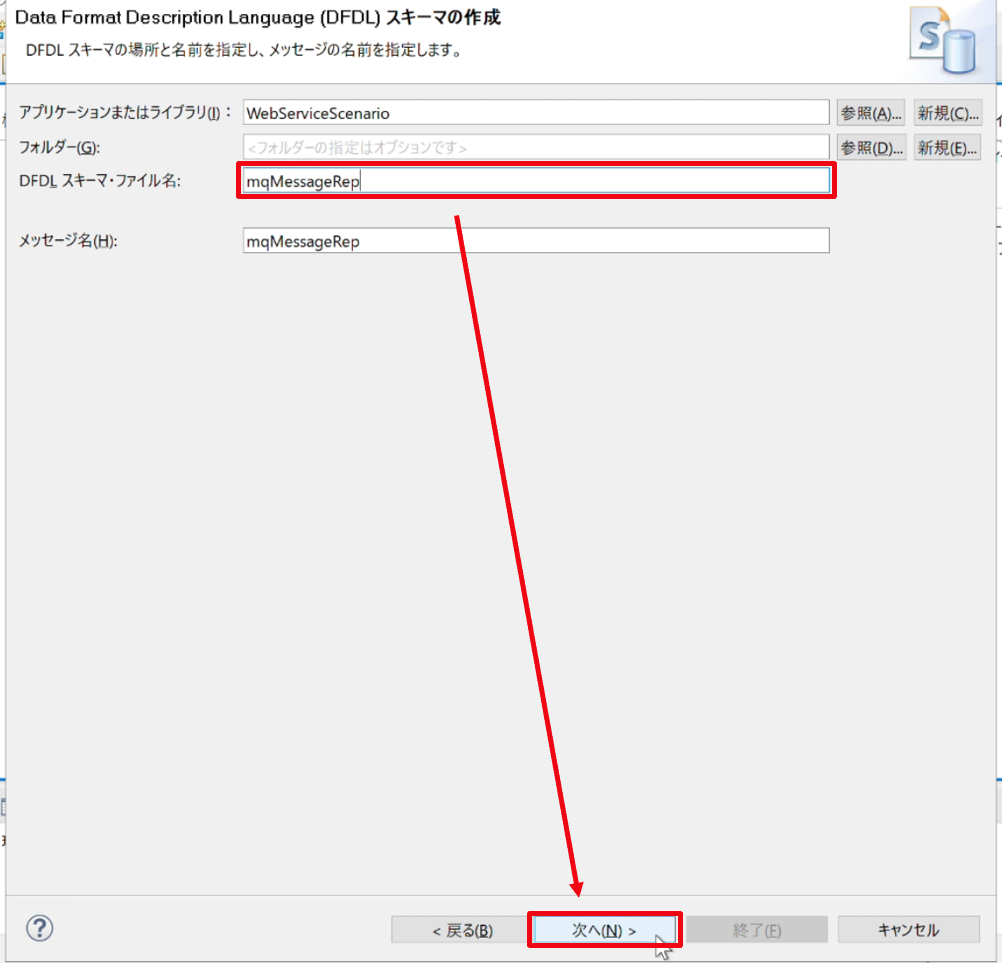

⑪ DFDLスキーマ・ファイル名に「mqMessageRep」と入力します。「メッセージ名」には自動的に同じ名前が設定されるため、そのまま「次へ」をクリックします。

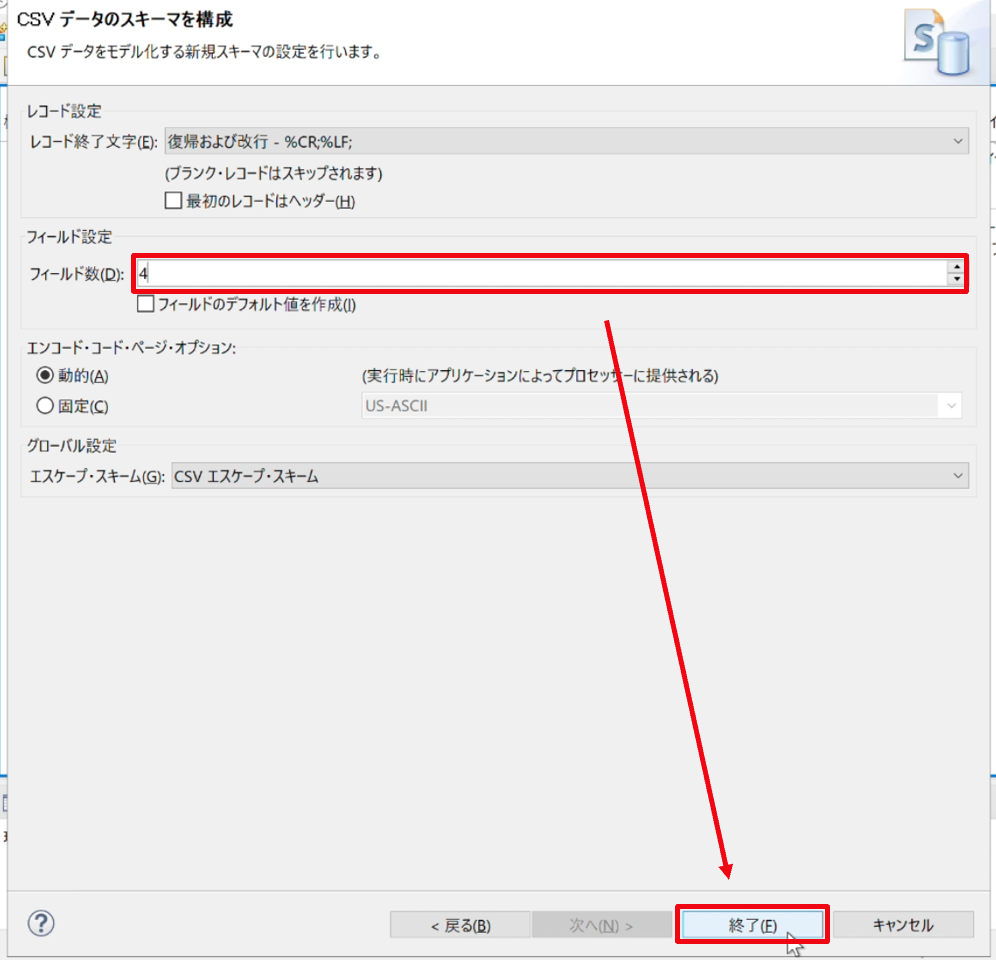

⑫ フィールド数に「4」を入力して「終了」をクリックします。

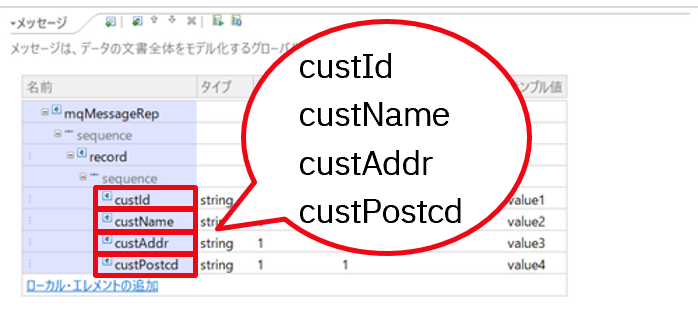

⑬ DFDLエディターが開きますので、下記のようにフィールド名を修正します。
フィールド名はそれぞれ「custId」、「custName」、「custAddr」、「custPostcd」です。

⑭ Ctrl + sで「mqMessageRep」を保存します。以上の操作でMQアプリケーションからの応答受信用のCSV形式のメッセージ・モデルが完成です。

3.4.2 WSDLのインポート

WebサービスのWSDLをインポートしてメッセージ・モデルを定義します。 ① アプリケーションWebServiceScenarioを右クリックし、「新規」→「メッセージ・モデル…」を選択します。

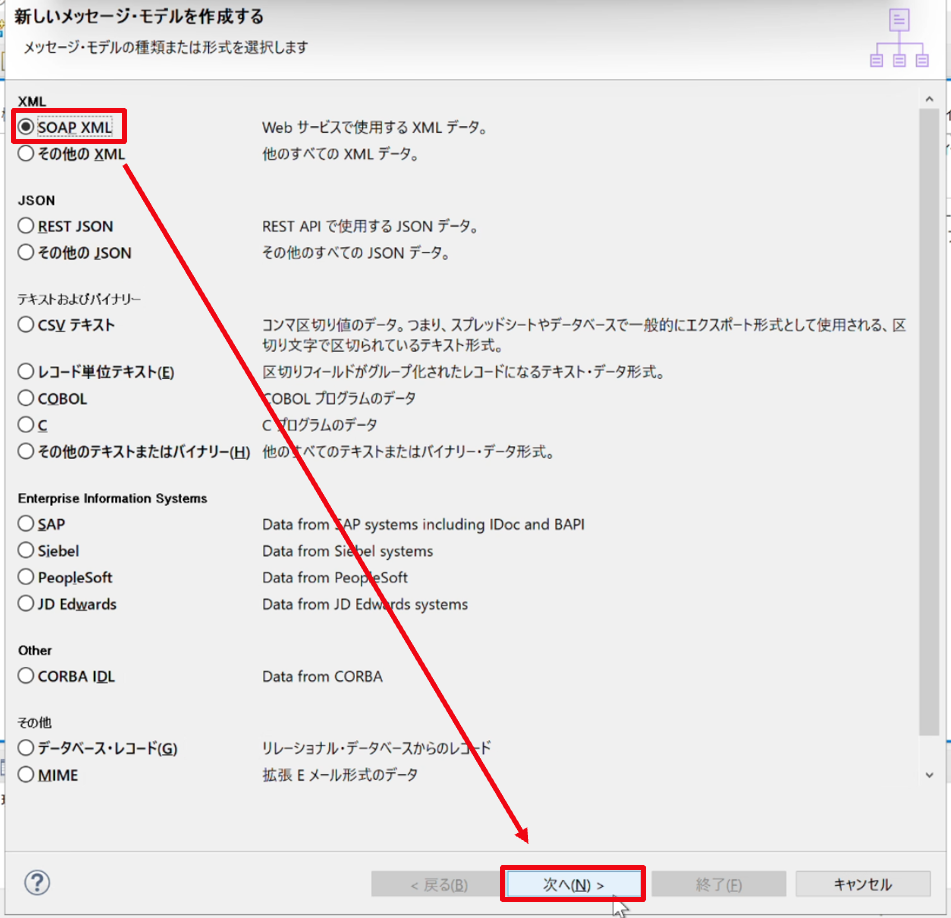

② メッセージ・モデル作成用のウィザードが起動するため、「SOAP XML」を選択して「次へ」をクリックします。

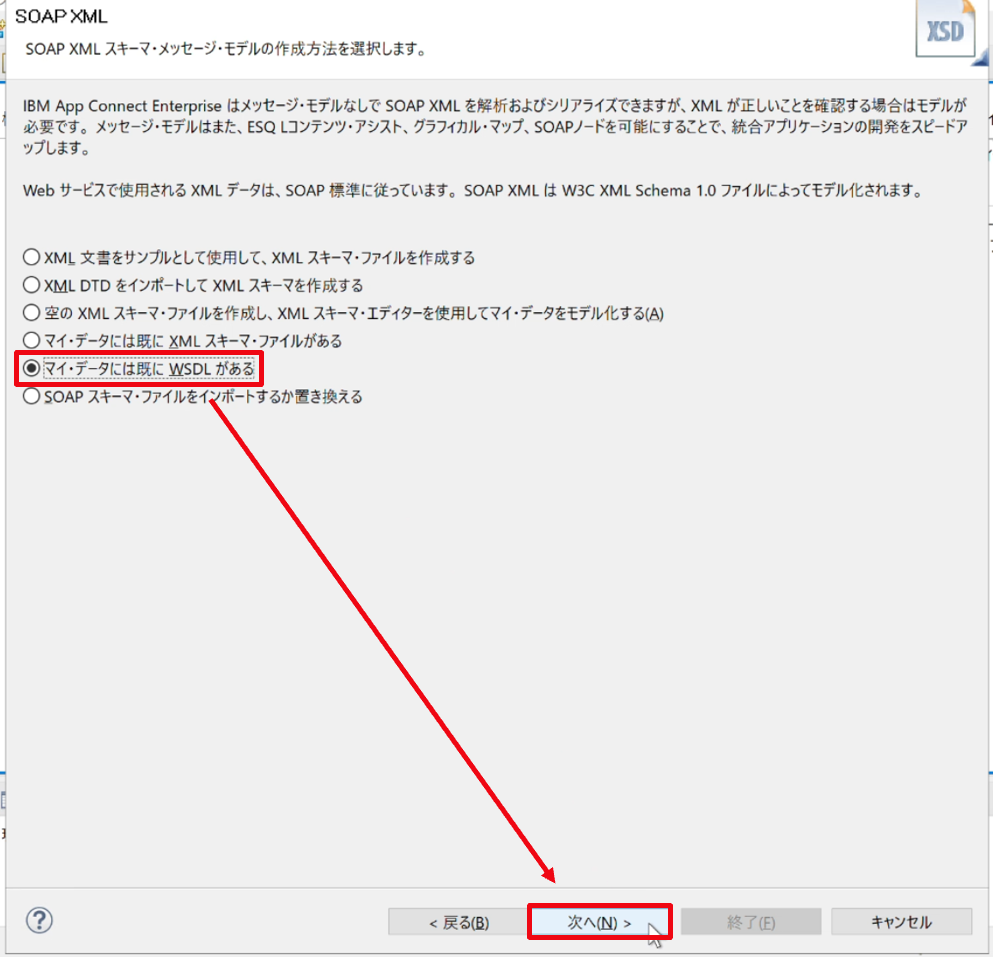

③ 「マイ・データには既にWSDLがある」を選択して「次へ」をクリックします。

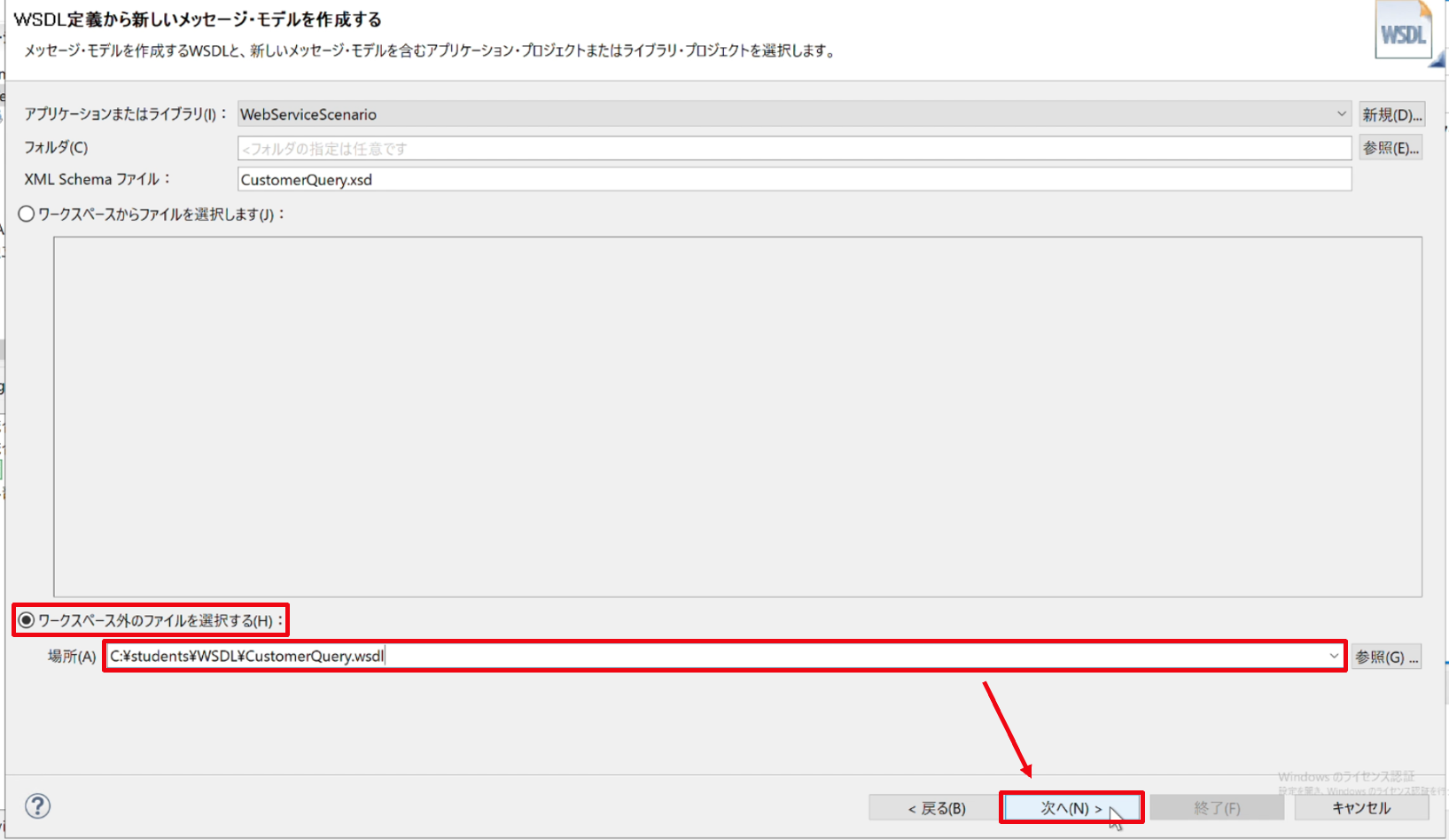

④ 「ワークスペース外のファイルを選択する」にチェックを入れ、「C:\students\WSDL\CustomerQuery.wsdl」を選択し、「次へ」をクリックします。

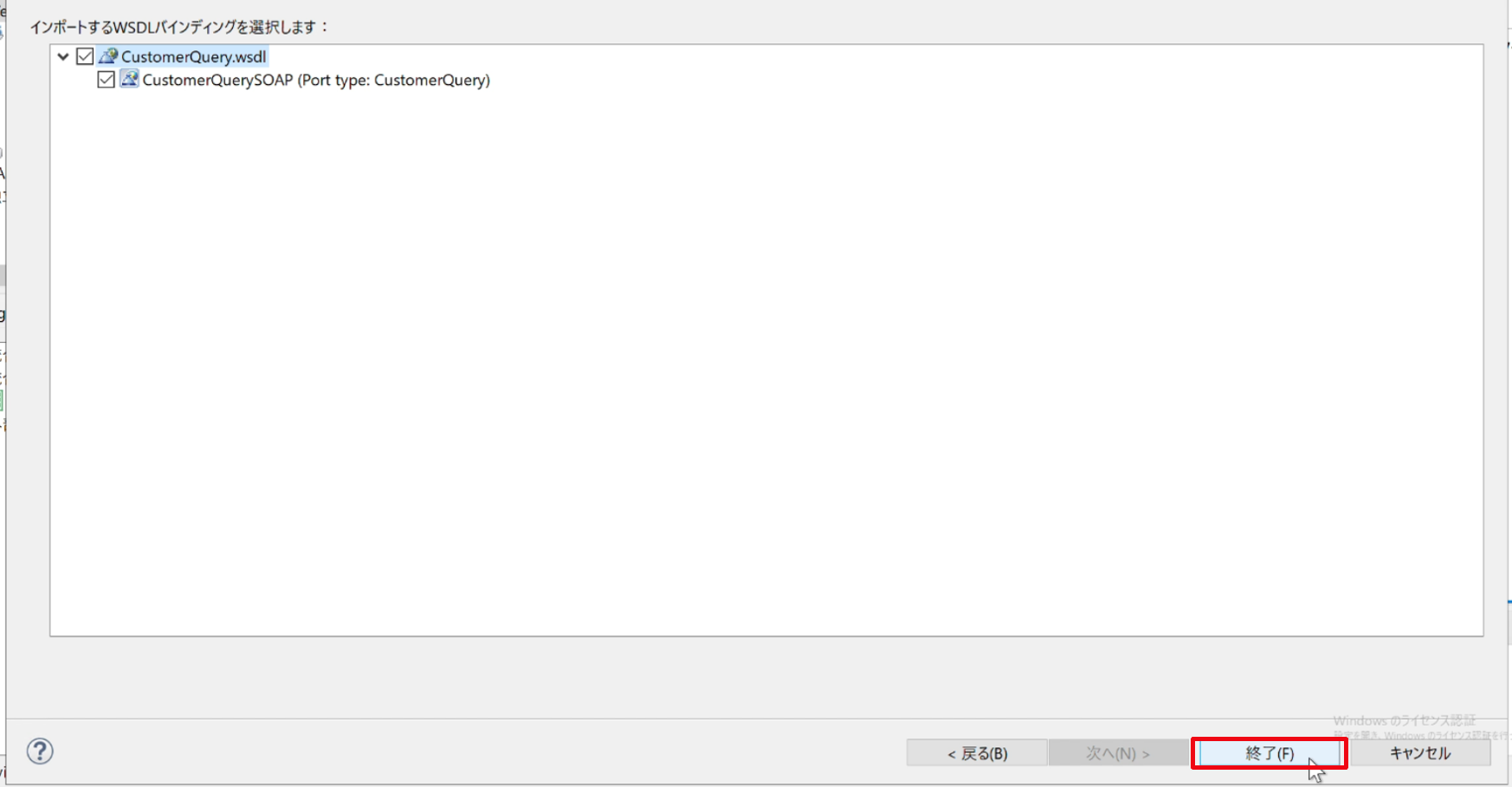

⑤ インポートするWSDLバインディングを確認して「終了」をクリックします。

WSDLがインポートされます。

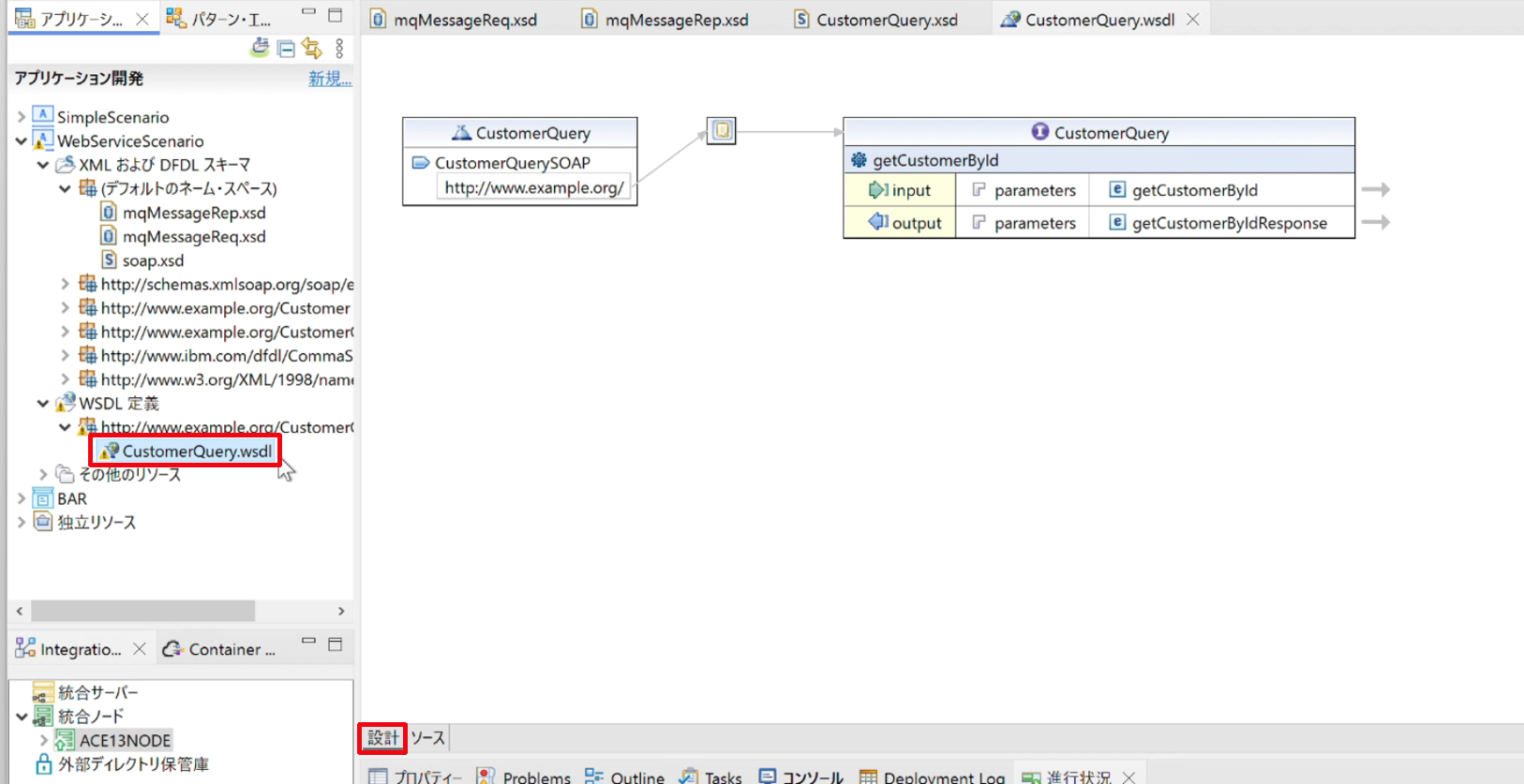

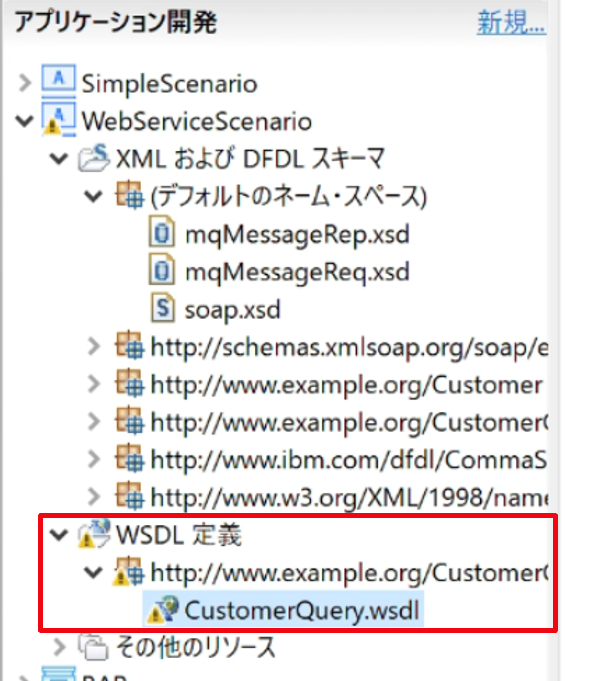

⑥ インポートされたWSDL定義を確認します。CustomerQuery.wsdlをクリックしてWSDLエディターを開きます。
　(以下の画面にならない場合は設計タブをクリックしてください。)

⑦ WSDLエディターで、getCustomerByIdオペレーションのinputとoutputのデータの定義が確認できます。まず、inputのデータの定義を確認します。

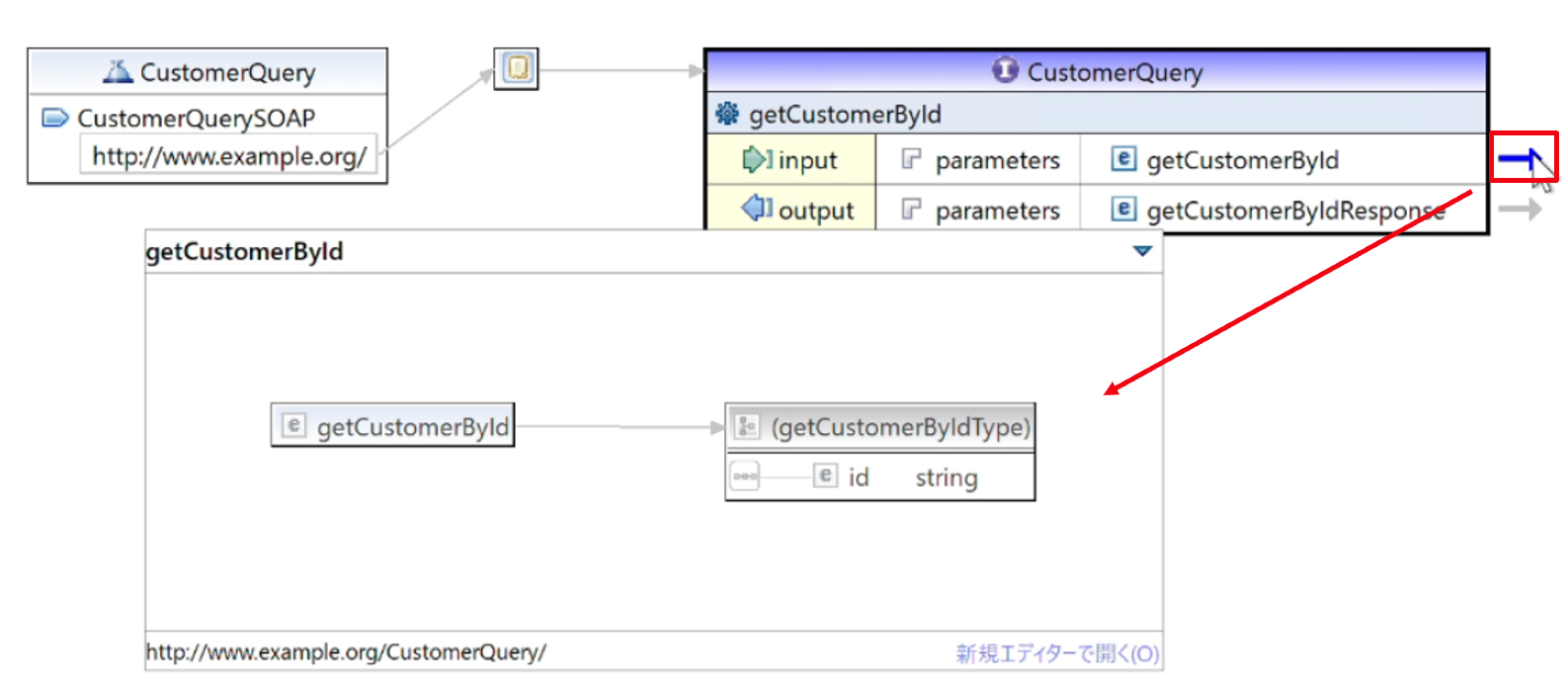

　inputの右側の→の上にマウスを持っていくと、スキーマ定義の画面が表示されます。getCustomerByIdには、「id」というstring型の項目が1つ定義されていることがわかります。

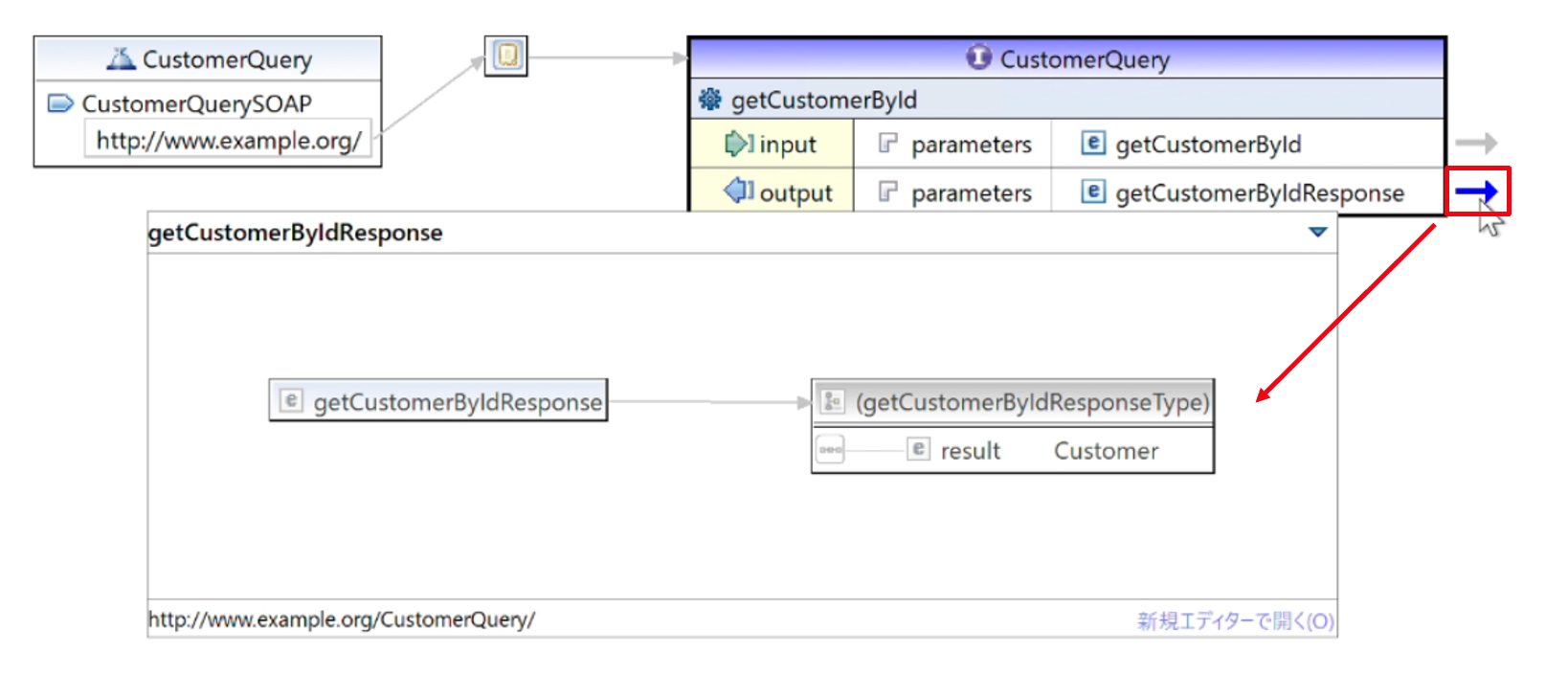

⑧ 次に、getCustomerByIdオペレーションのoutputのデータの定義を確認します。
　outputの右側の→の上にマウスを持っていくと、スキーマ定義の画面が表示されます。getCustomerByIdResponseには、「result」というCustomer型の項目が1つ定義されていることがわかります。

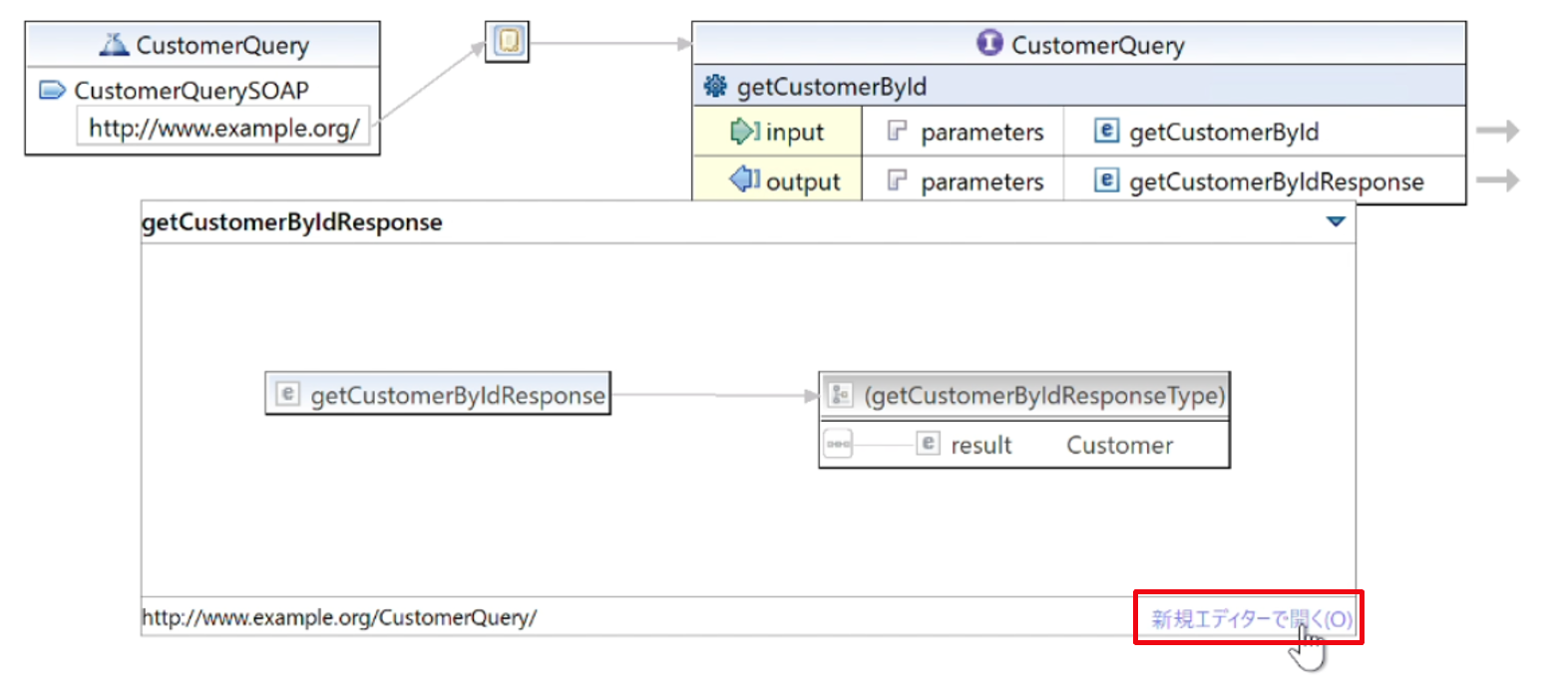

⑨ Customer型の詳細を確認するために、「新規エディターで開く」をクリックします。

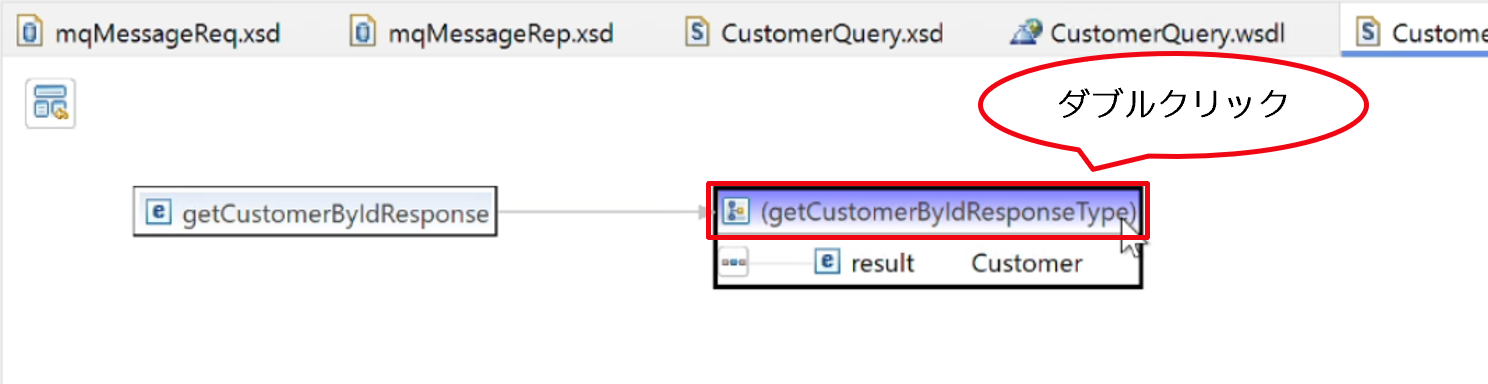

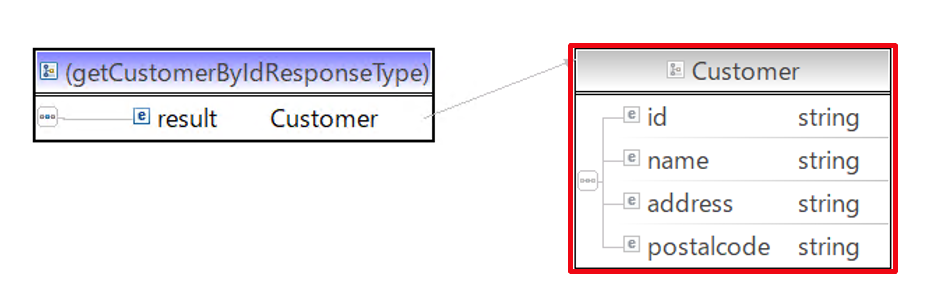

⑩ スキーマ・エディターが開きます。 getCustomerByIdResponseTypeをダブルクリックします。

Customer型の詳細は4つのString型の項目を持つ定義であることが分かります。

⑪ 開いた画面を閉じます。

以上の操作で入出力用のメッセージ・モデルが作成されました。

戻る

3.5 メッセージ・フローの作成

次にメッセージ・フローを作成します。

3.5.1 メッセージ･フローの作成

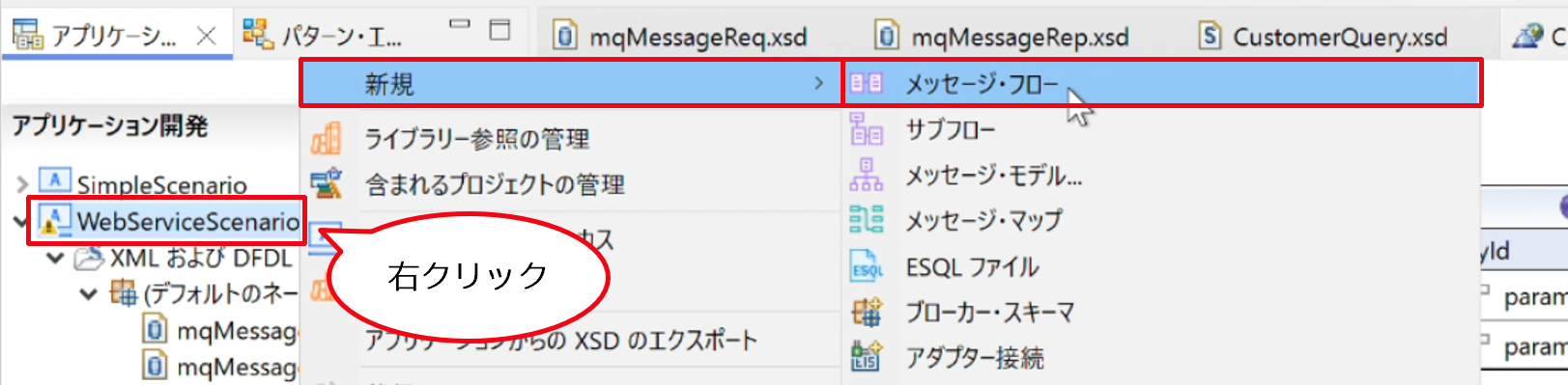

① アプリケーション開発タブでWebServiceScenarioを右クリックしてメニューより「新規」→「メッセージ・フロー」を選択します。

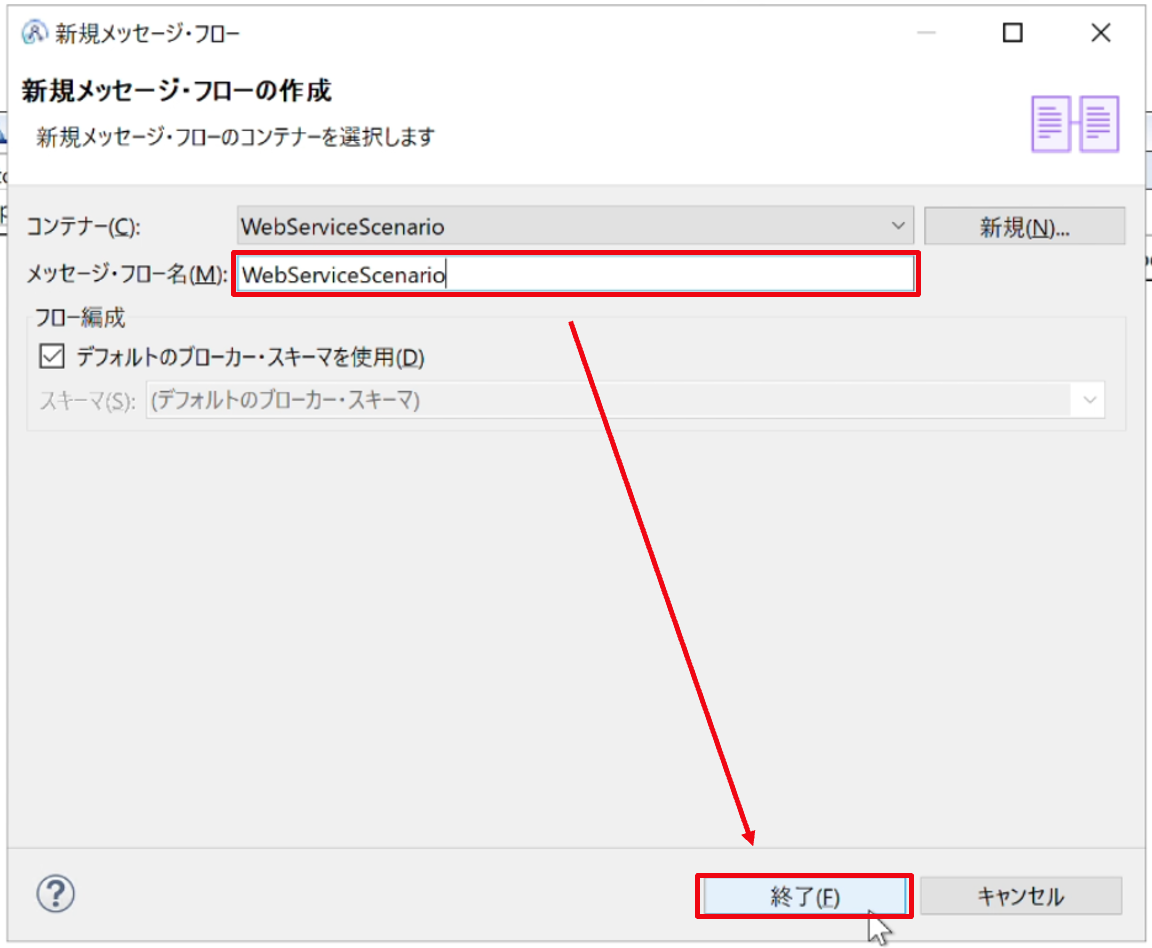

② メッセージ・フロー名に「WebServiceScenario」を入力し、「終了」をクリックします。

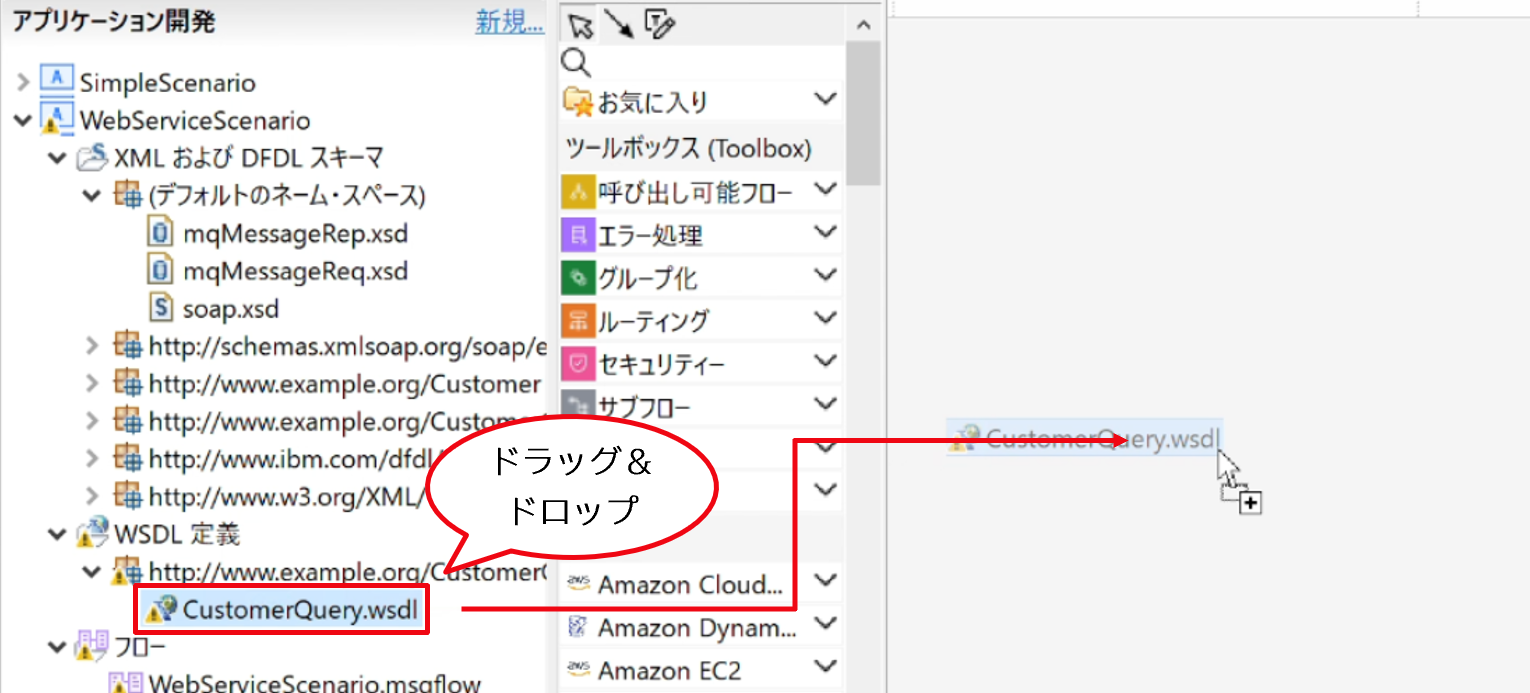

③ インポートしたWSDLからWebサービスを構成します。WebServiceScenarioアプリケーションのWSDL定義のCustomerQuery.wsdlを選択し、メッセージ・フロー・エディターにドラッグ&ドロップします。

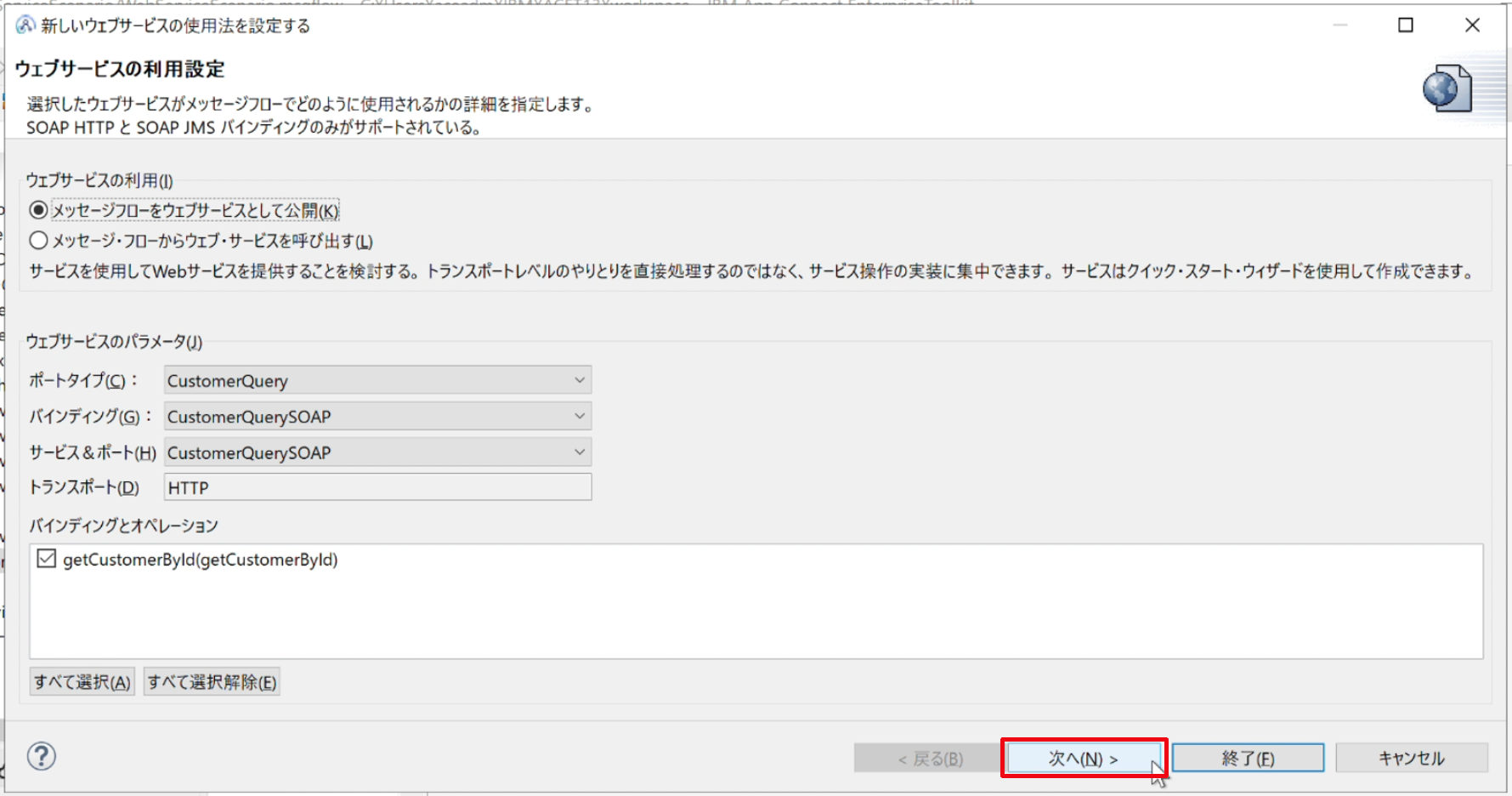

④ ウィザードが実行されます。デフォルトのまま「次へ」をクリックします。

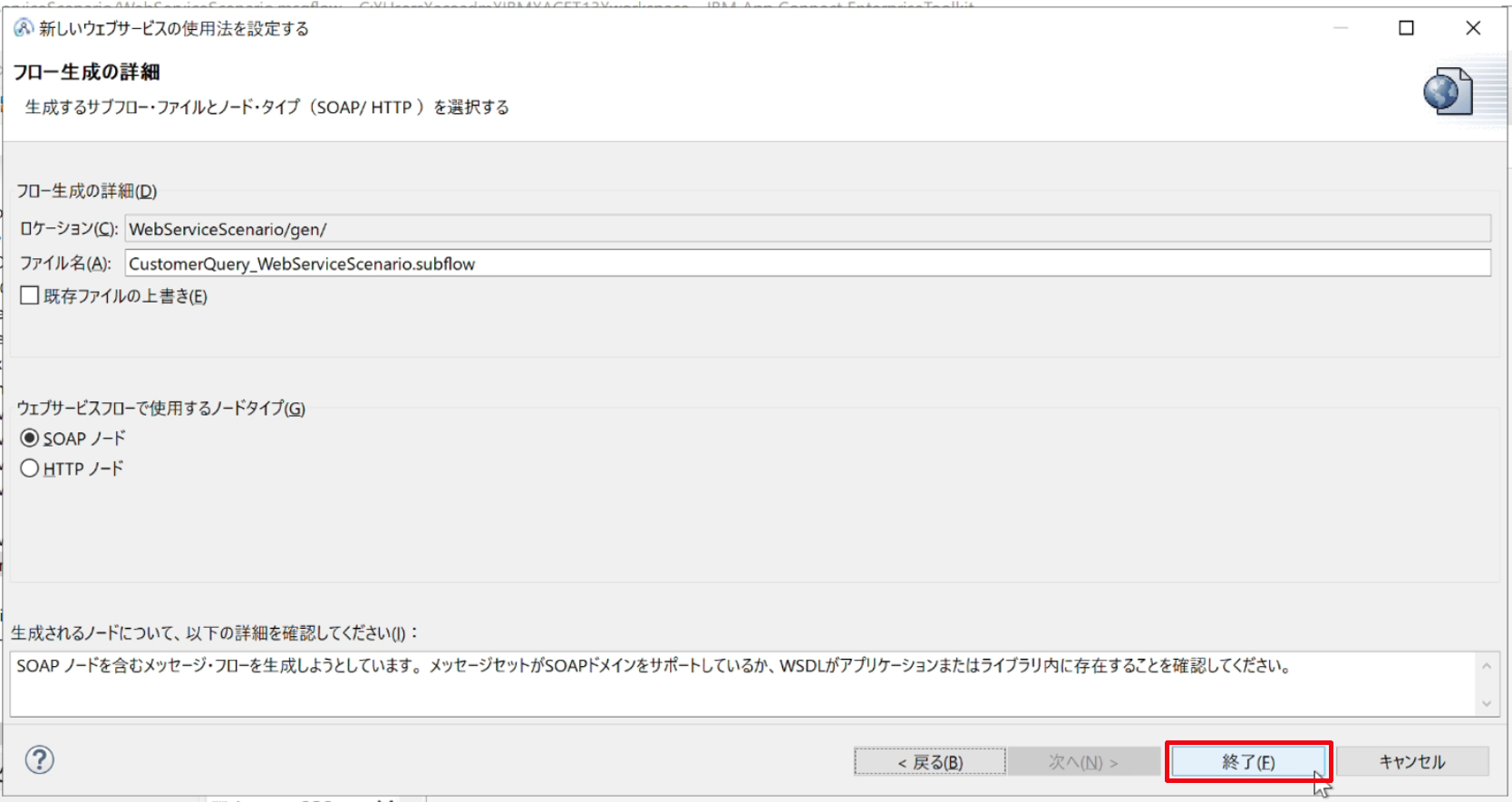

⑤ 次の画面でもデフォルトのまま「終了」をクリックします。

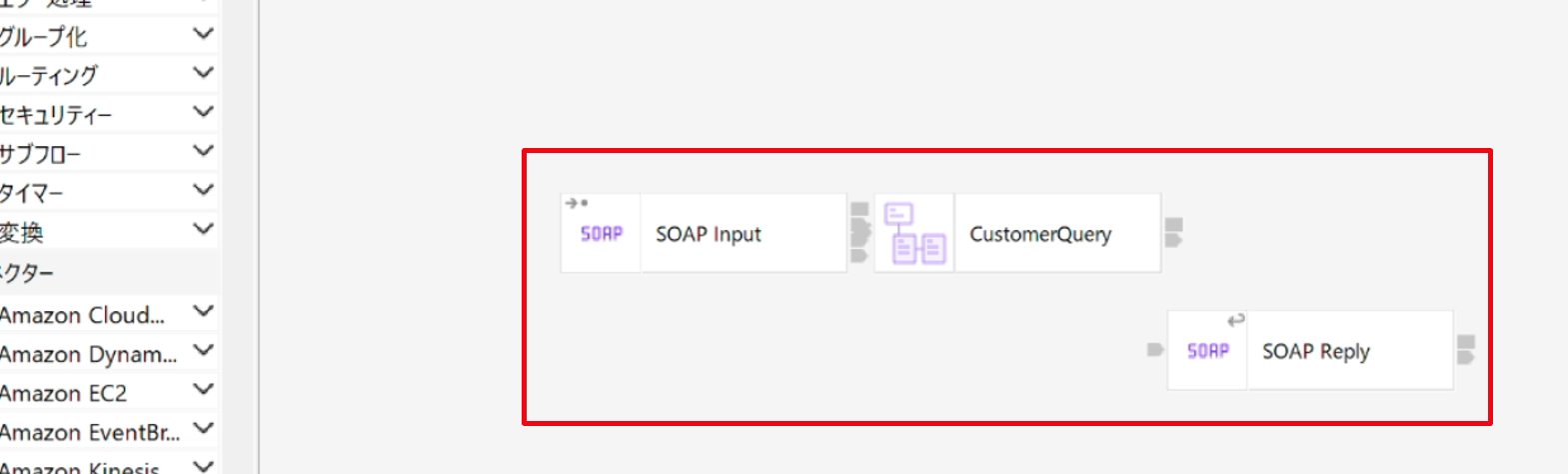

Webサービス用のSOAPInputノードとサブフロー、SOAPReplyノードが自動的に追加されます。

3.5.2 MQInput ノード、MQOutput ノード､Mappingノードの配置

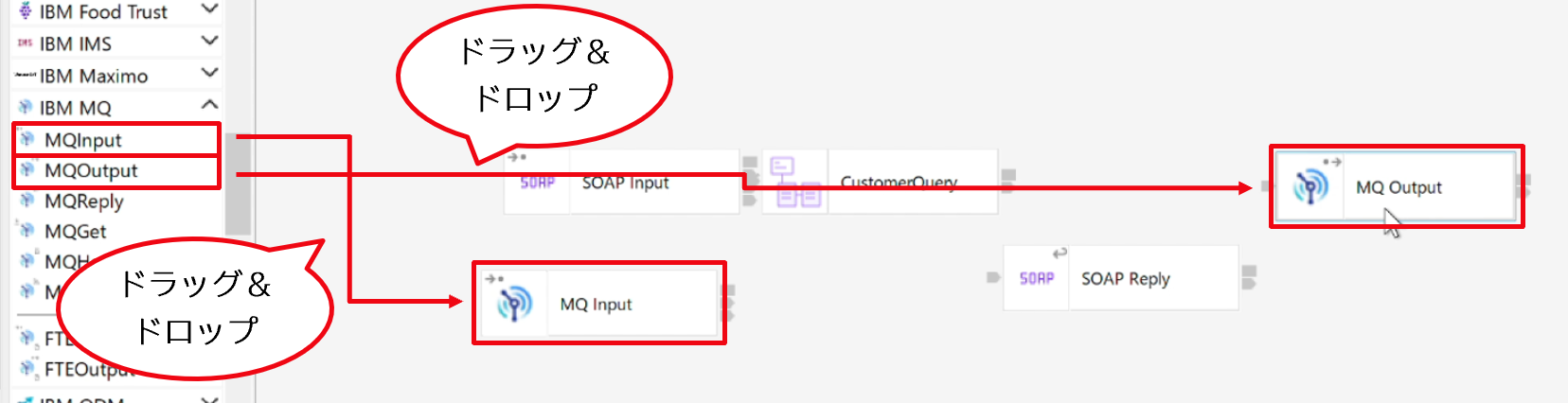

① メッセージ･フロー･エディター左端のパレットにて「コネクター」セクション内の「IBM MQ」タブを展開し、「MQInput」ノード、「MQOutput」ノードをドラッグ&ドロップして、以下のように追加します。

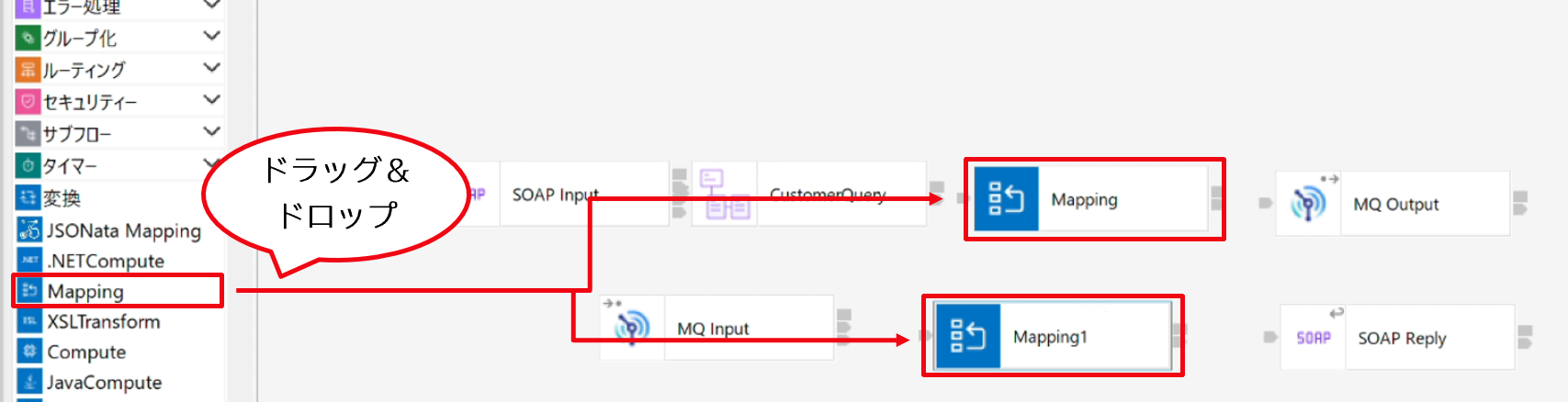

② メッセージ･フロー･エディター左端のパレットにて「ツールボックス」セクション内の「変換」タブを展開し、「Mapping」ノードを2つドラッグ&ドロップして､以下のように追加します。

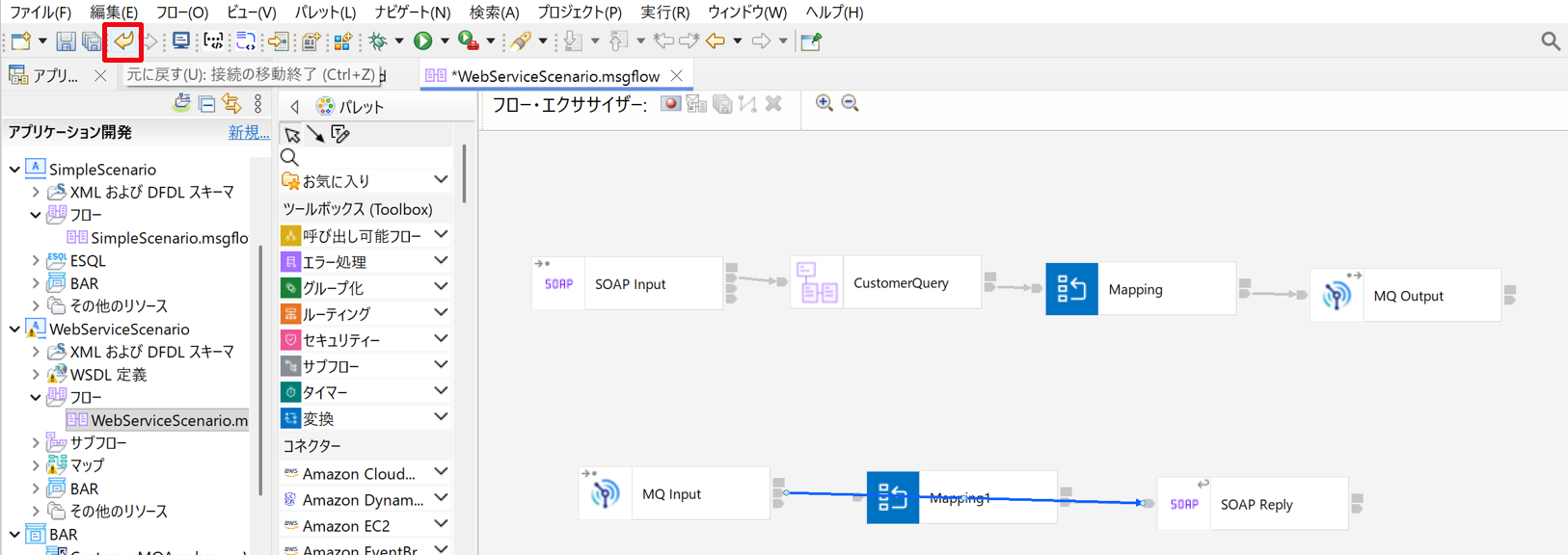

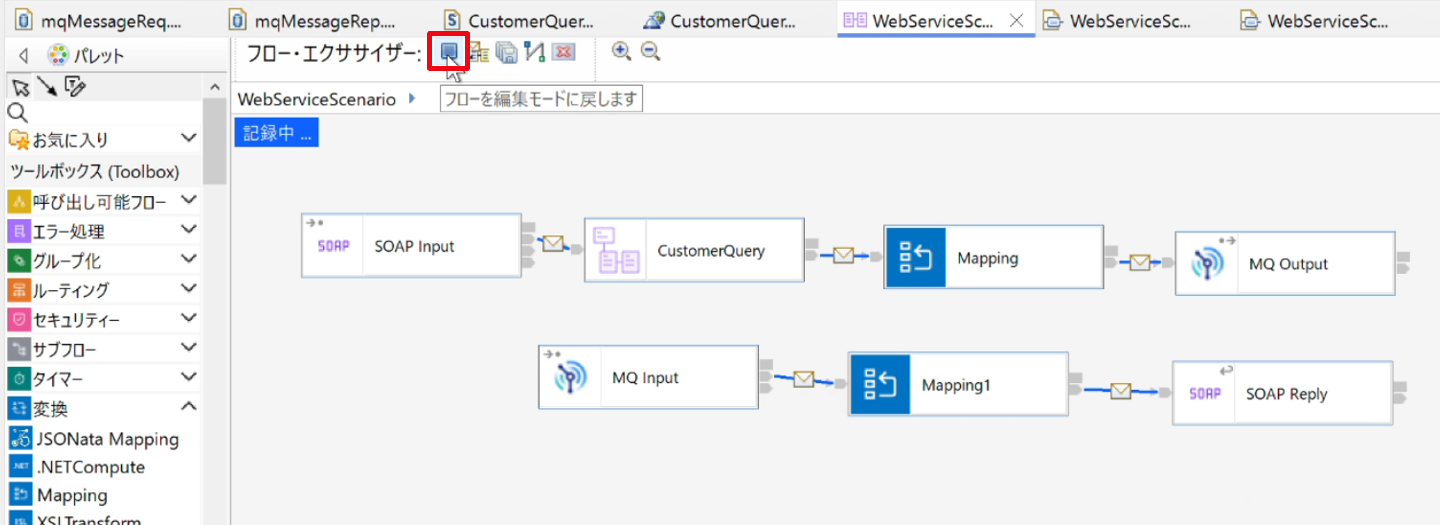

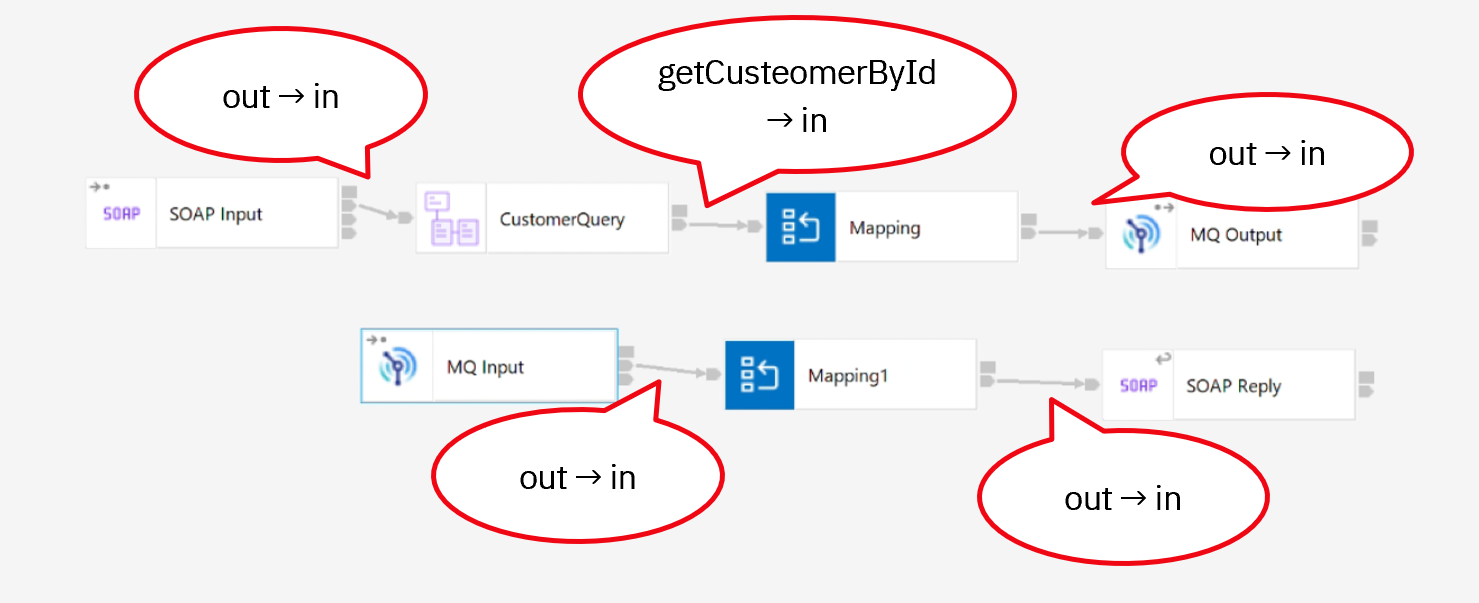

③ 以下のようにノード間を接続します。

Note

マッピングを間違えた際にはCtrlキー + Zまたは画面上部の「元に戻す」ボタンで取り消すことができます。

④ MQInputノード、MQOutputノードのプロパティーを設定します。

MQInputノードのプロパティー設定

タブ	プロパティー	設定値
基本	キュー名	FL2.REP
入力メッセージの構文解析	メッセージ・ドメイン	DFDL
	メッセージ	{}:mqMessageRep

MQOutputノードのプロパティー設定 | タブ　| プロパティー　| 設定値　 | | :-------------------- | :------------- | :-------------- | | 基本　| キュー名　 | FL2.REQ 　|

（キュー・マネージャー名は指定せず、ブランクのままにしてください。）

3.5.3 Mappingノードの構成

当演習のメッセージ・フローでは、メッセージ本体のマッピング以外に、以下のような処理の実装を行います。

要求フローの処理
LocalEnvironment.Destination.SOAP.Reply.ReplyIdentifierをMQMD.MsgIdへコピー
応答フローの処理
MQMD.CorrelIdをLocalEnvironment.Destination.SOAP.Reply.ReplyIdentifierへコピー

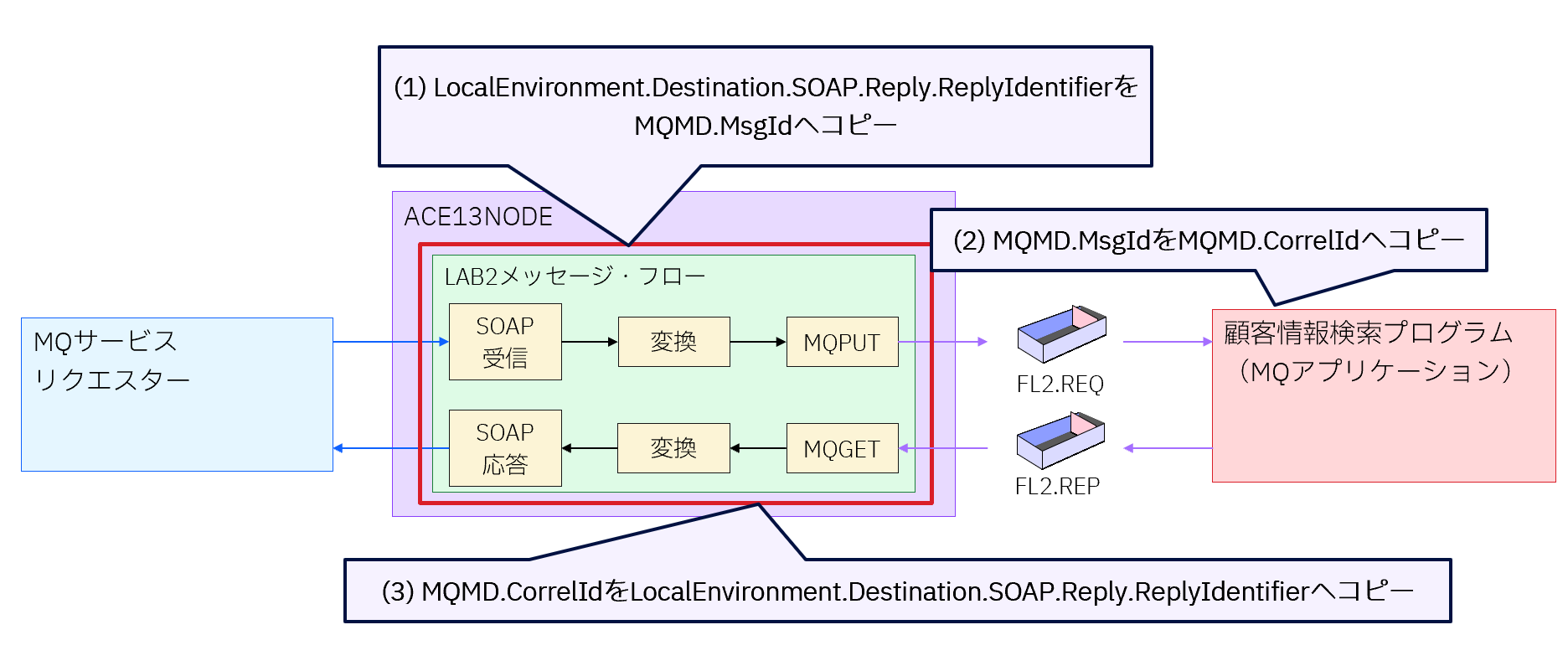

要求フローと応答フローの関連付け（応答先クライアントの識別）について

SOAPInputノードでは、メッセージ・ツリーのRootエレメント配下のHTTPInputHeaderにHTTPヘッダーを展開し、LocalEnvironment.Destination.SOAP.Reply.ReplyIdentifierにリクエストを一意に識別するIDを保管します。SOAPReplyノードはこのReplyIdentifierを参照して応答を返すクライアントを一意に判断します。
今回のように、要求フローと応答フローが分かれる場合には、要求フローと応答フローの間で、このReplyIdentifierを引き継ぐ必要があり、MQを介したアプリケーションの場合には、MQヘッダー（MQMD.MsgId、MSMD.CorrelId）にこのIDを保持しながら引き継ぐ方法をとるのが一般的です。
具体的には上図のような処理を行いながら、ReplyIdentifierを持ちまわります。上図の処理のうち、(2)はバックエンドのアプリケーションで実施されている前提ですので、(1)と(3)の処理をメッセージ・フローの中で行う必要があります。この処理を当演習ではMappingノードの中で実装します。

要求フローでのHTTPヘッダー（HTTPInputHeader）の削除について

-メッセージ・ツリーのMQMDの配置順序について
ACEのメッセージ・ツリーでは、MQヘッダー（MQMD）を扱う場合、メッセージ・ツリーのRootエレメント配下の要素の順序は、Properties→MQMDの順番となっている必要があります。
当演習の要求フローでは入力がSOAPInputノードであるため、Rootエレメントの配下の要素の順序は、Properties→HTTPヘッダー（HTTPInputHeader）となり、かつ、MQOutputへ出力するためMQヘッダー（MQMD）を扱う必要があります。従って、HTTPヘッダー（HTTPInputHeader）を削除することで、MQヘッダー（MQMD）のRootエレメント配下の配置順序を、Properties→MQMDとなるように操作する必要があります。
この処理を当演習ではMappingノードの中で実装します。

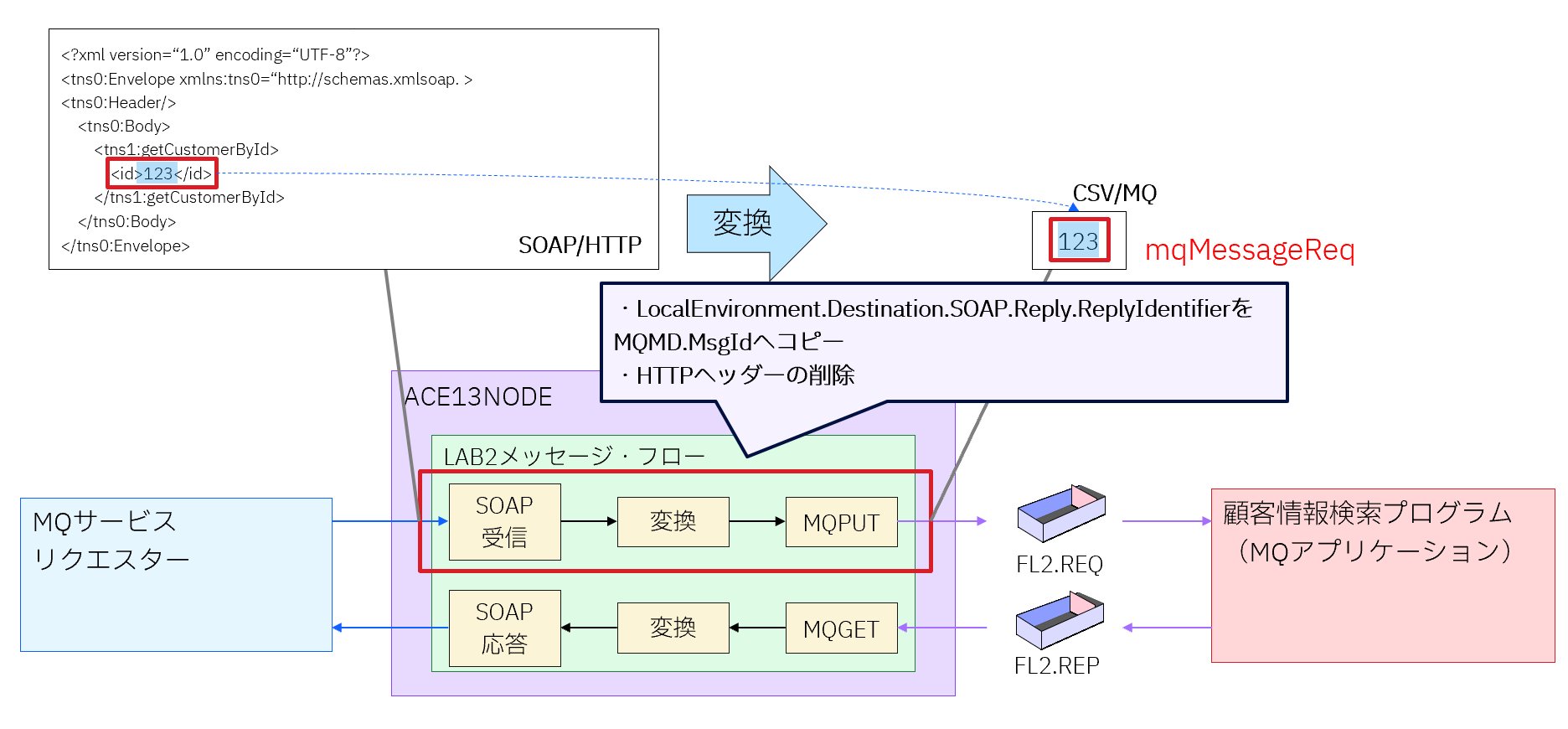

要求フローのMappingノードを構成します。

要求フローの変換の内容は、以下の通りです。 - SOAP Inputノードで受信したメッセージの中身getCustomerByIdから、mqMessageReqへマッピング - LocalEnvironment.Destination.SOAP.Reply.ReplyIdentifierをMQMD.MsgIdへコピー - HTTPヘッダー（HTTPInputHeader）の削除

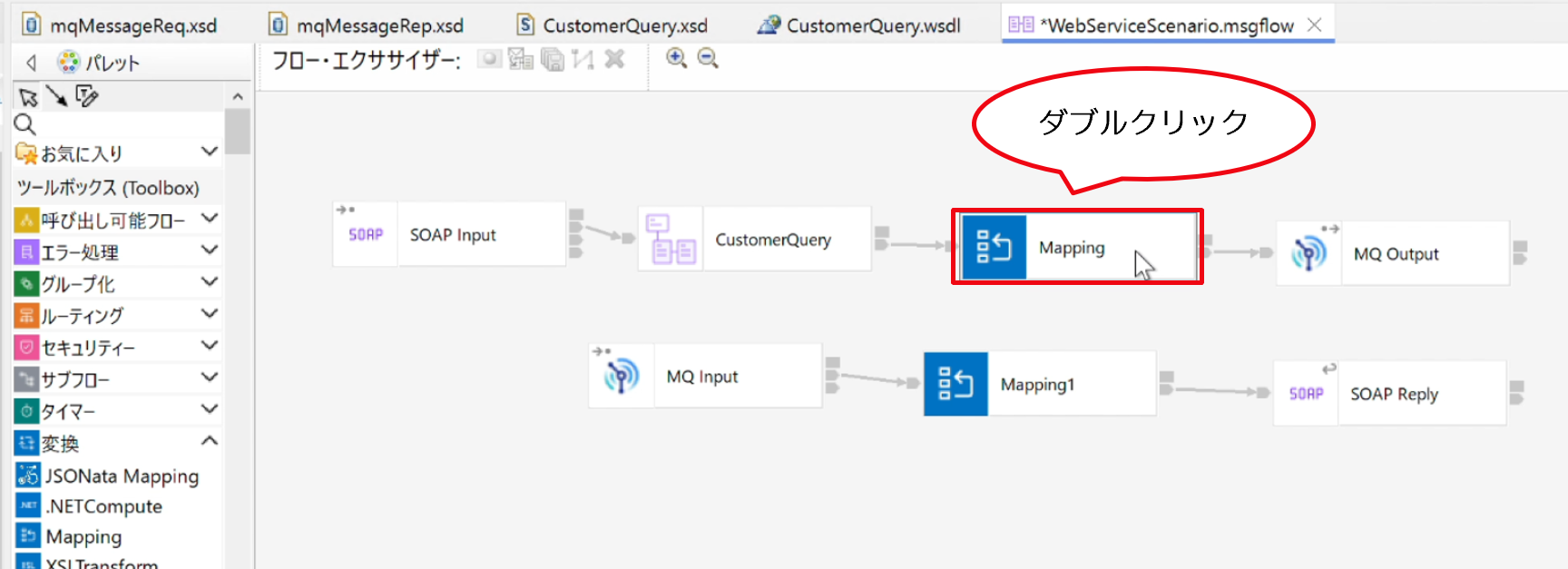

① 要求フローのMaggpingノードをダブルクリックします。

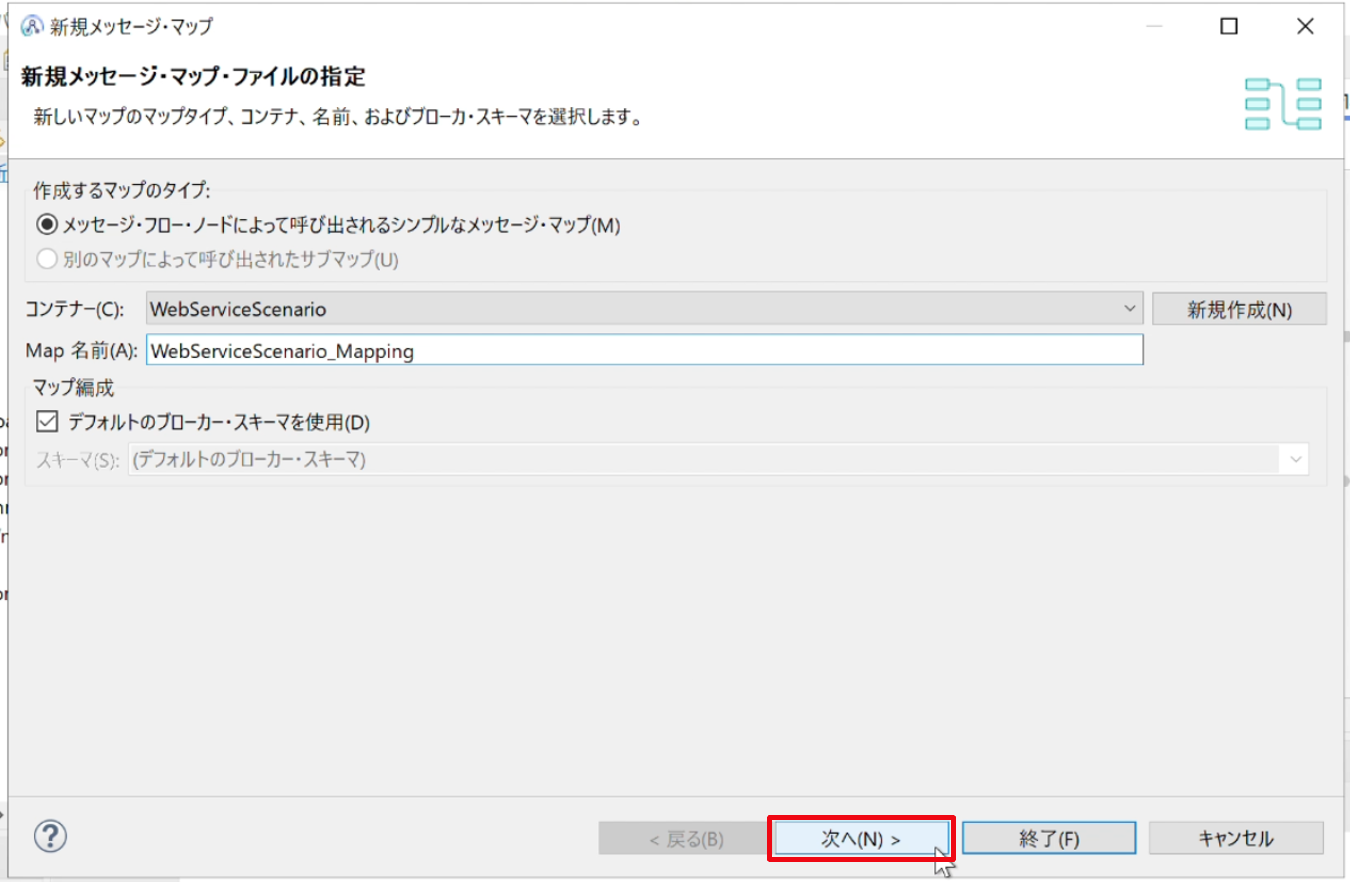

② ウィザードが開始されます。「次へ」をクリックします。

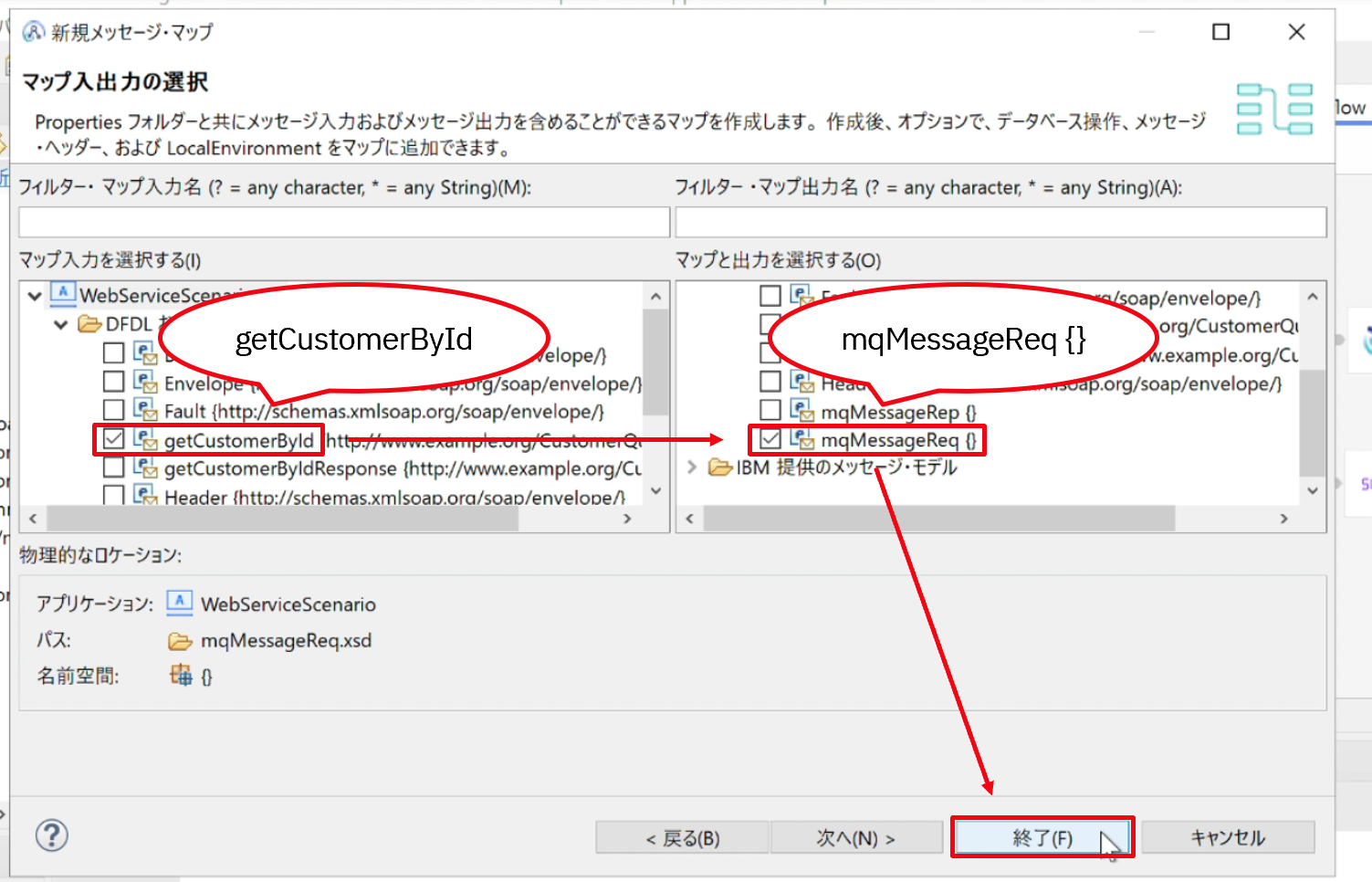

③ マップの入力と出力でそれぞれ「getCustomerById」、「mqMessageReq{}」を選択し、「終了」をクリックします。

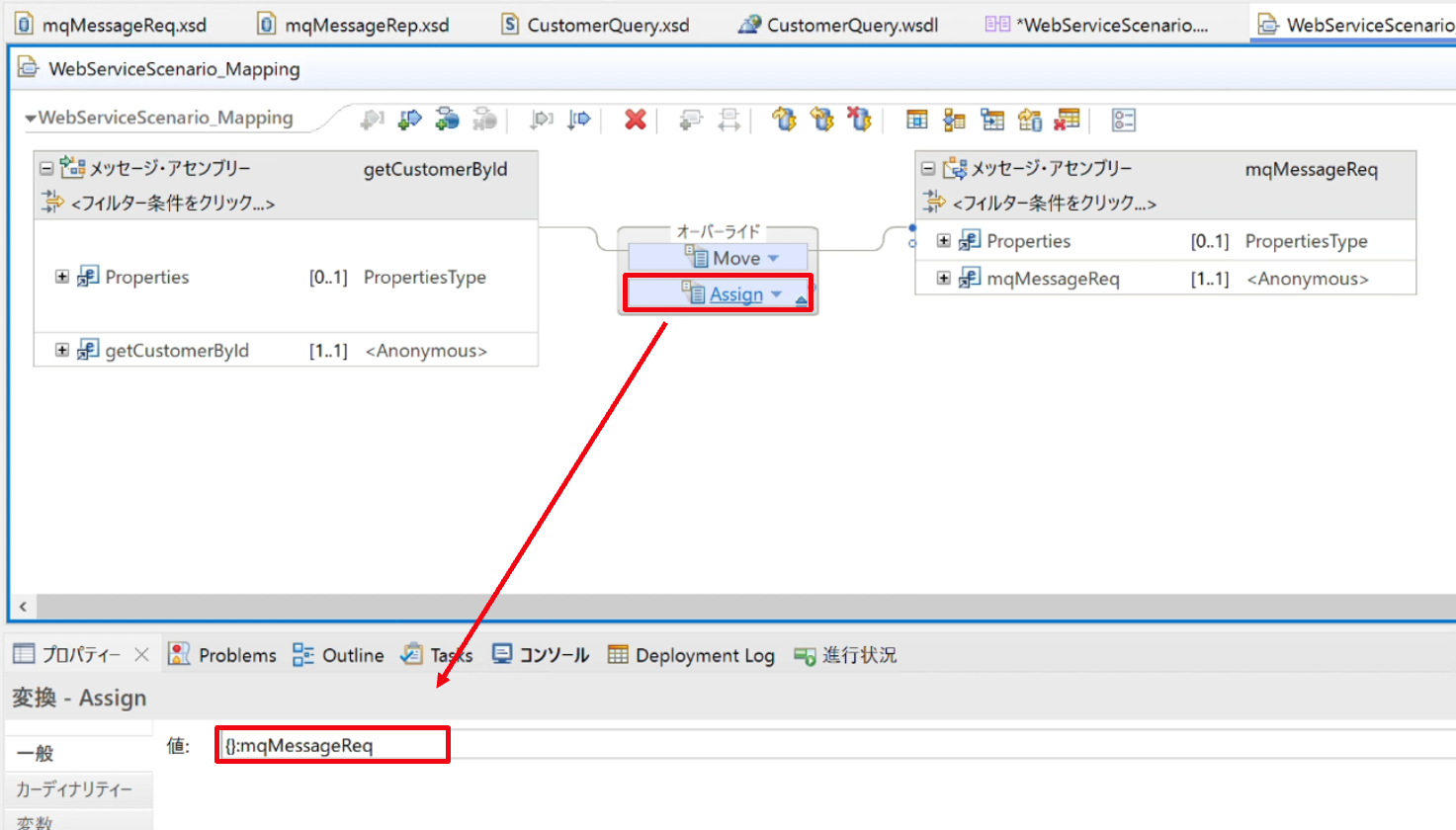

④ マッピング画面が表示されます。オーバーライド内の「Assign」をクリックし、プロパティーを確認します。自動的に「{}:mqMessageReq」が設定されていることを確認します。

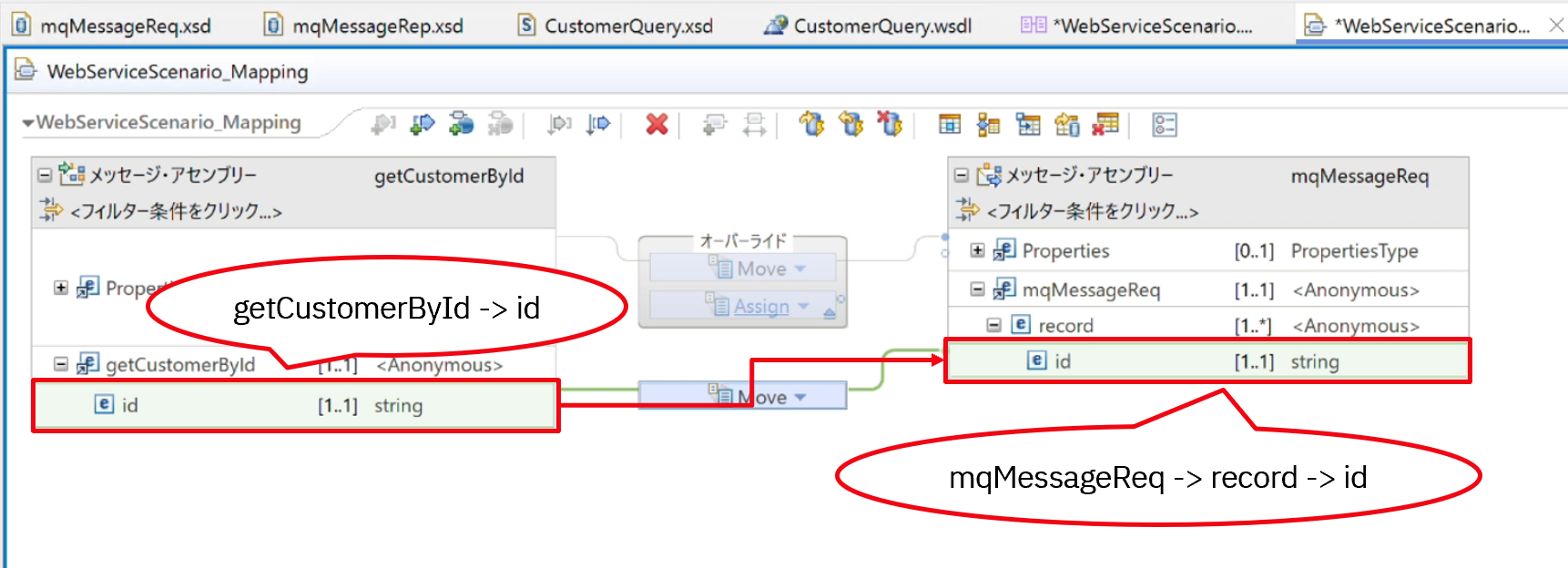

⑤ 入力側の「getCustomerById」の「id」をクリックしたまま、出力側の「mqMessageReq」内「record」の「id」へ移動し、マッピングを行います。

Mappingノードでは、メッセージ・ヘッダーやLocalEnvironmentツリーなどはデフォルトではマッピング・エディター上に表示されないため参照・更新操作ができません。ここではLocalEnvironmentツリーをマッピング・エディターに表示させる操作を行います。

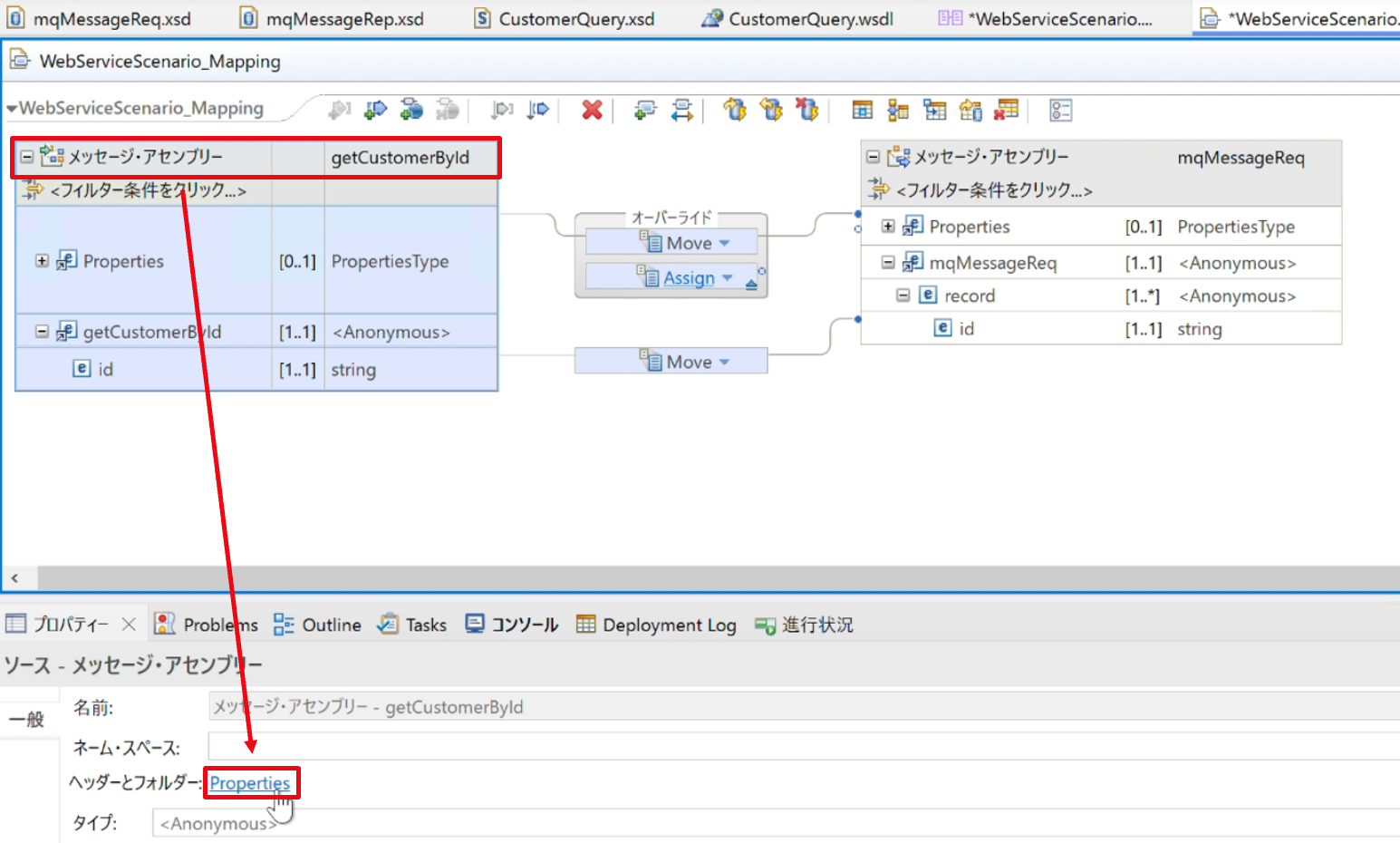

⑥ マッピングの入力側へLocalEnvironmentツリーを追加します。マッピング画面の入力側(左側)のメッセージ・アセンブリーgetCustomerByIdをクリックし、「プロパティー」タブの「ヘッダーとフォルダー」の「Properties」リンクをクリックします。

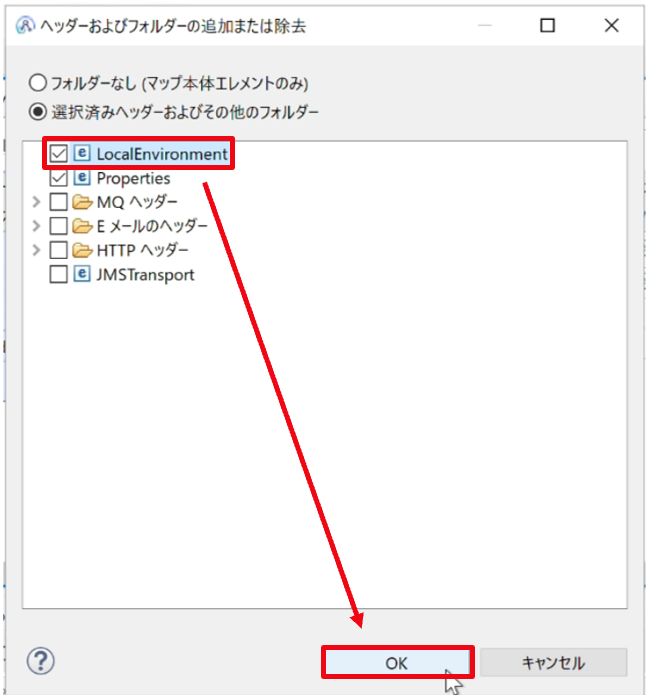

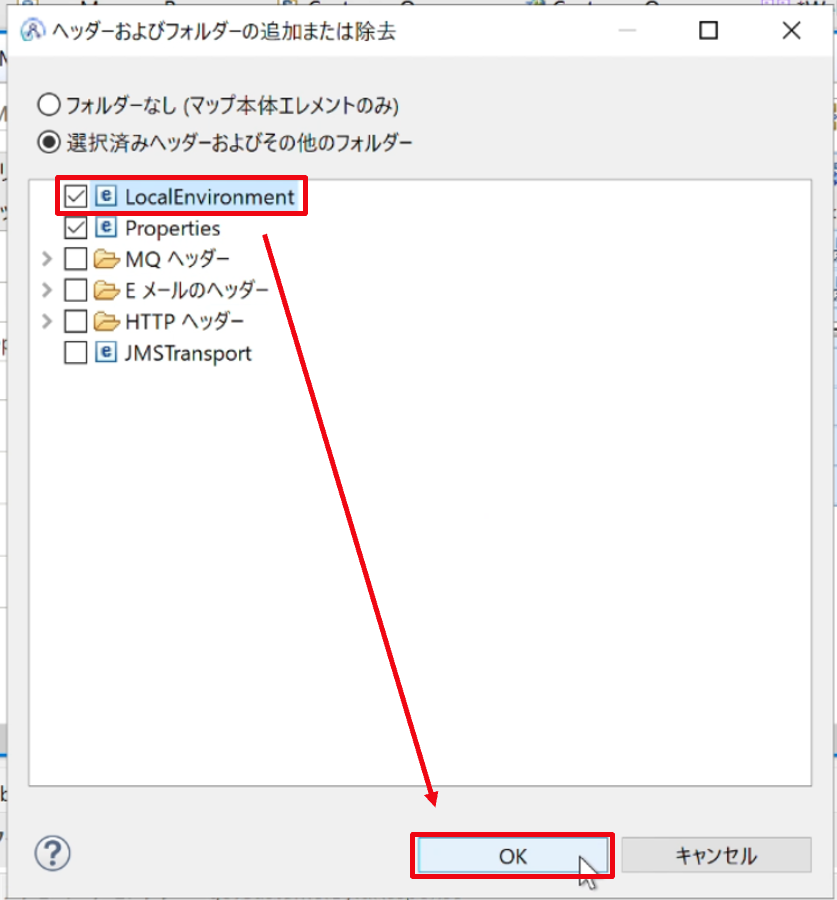

⑦ LocalEnvironmentにチェックを追加し、「OK」をクリックします。

マッピングの出力側へMQヘッダーのMQMDと、HTTPヘッダーのHTTPInputHeaderを追加します。

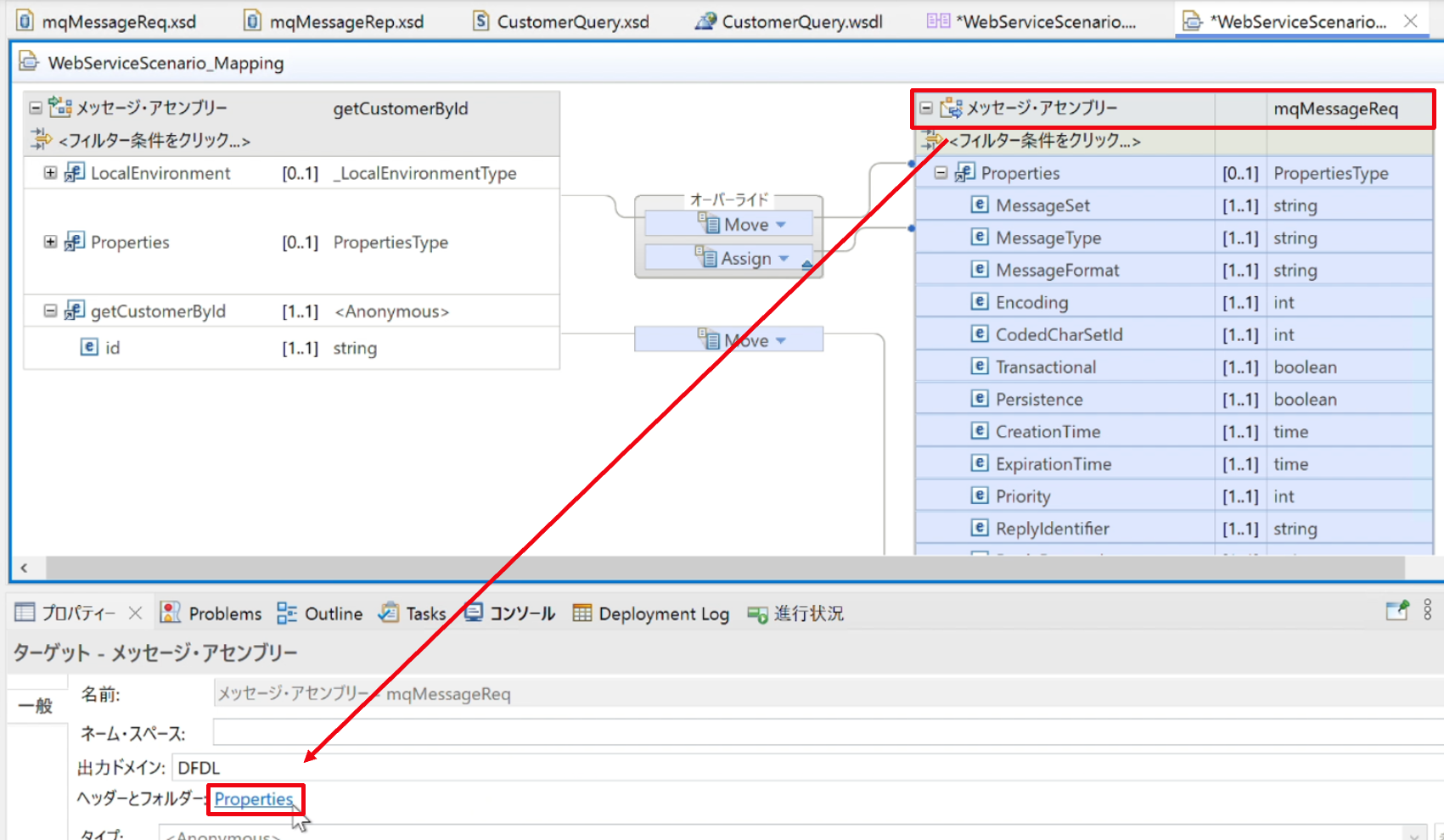

⑧ マッピング画面の出力側（右側）のmqMessageReqの一番上の部分をクリックし、「プロパティー」タブの「ヘッダーとフォルダー」の「Properties」リンクをクリックします。

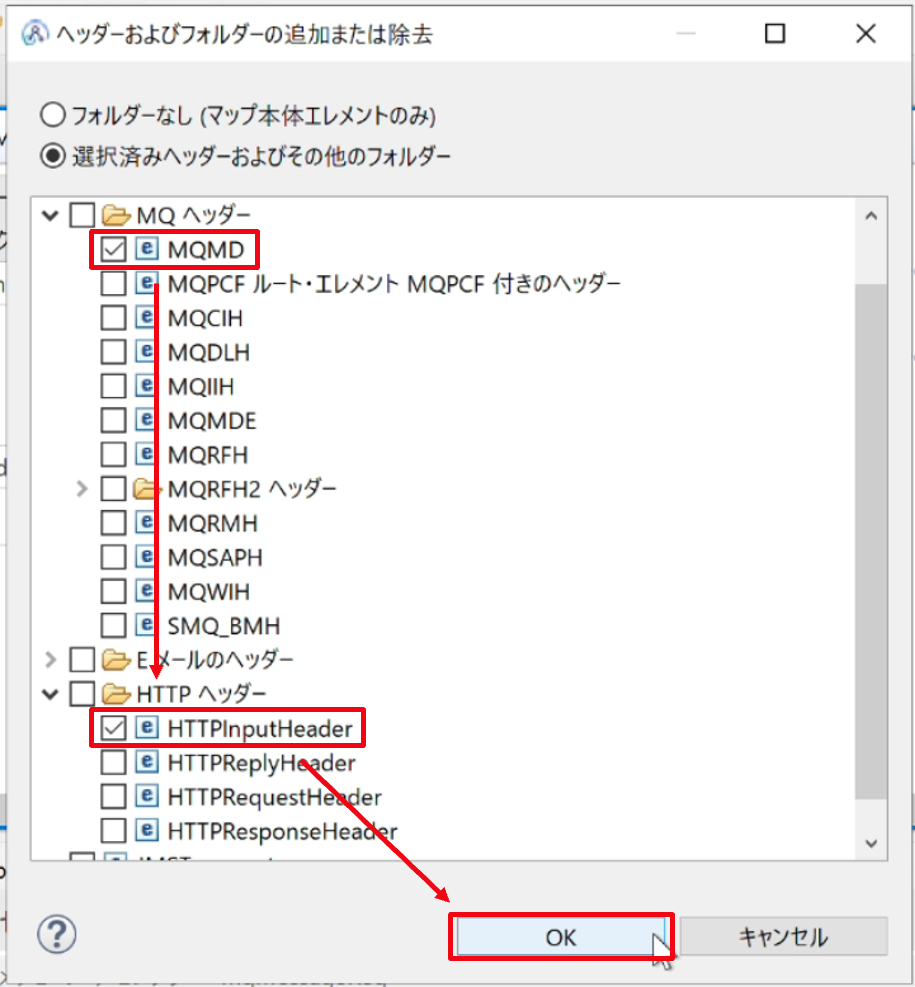

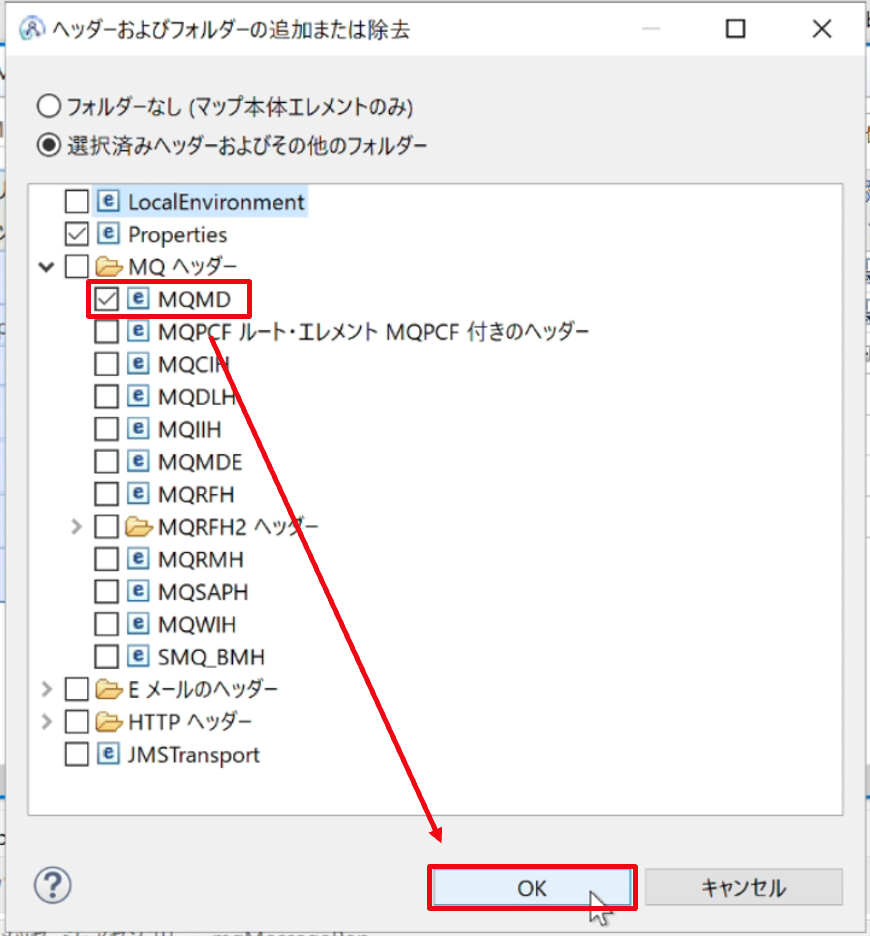

⑨ 「MQヘッダー」の「MQMD」と、「HTTPヘッダー」の「HTTPInputHeader」にチェックを追加し、「OK」をクリックします。

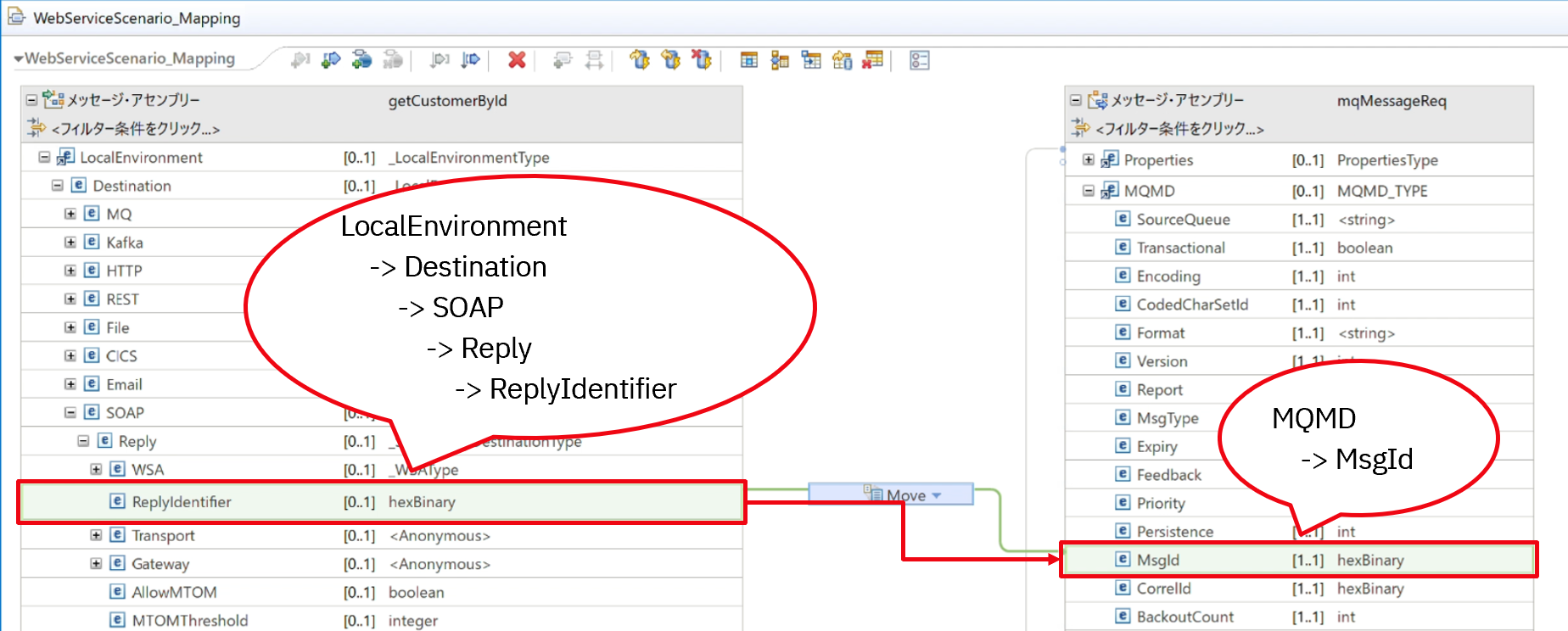

⑩ LocalEnvironment.Destination.SOAP.Reply.ReplyIdentifierからMQMD.MsgIdへ以下のようにマッピングを行います。
※ここで実装したいこととして、出力側のHTTPInputHeaderの削除がありますが、Mappingノードでは、マッピング・エディターにHTTPInputHeaderを追加することで、HTTPInputHeaderの削除を行うことができます。（マッピングを何も実装せずに配置する必要があります。）

⑪ Ctrl + sで保存します。

次に応答フローのMappingノードを構成します。

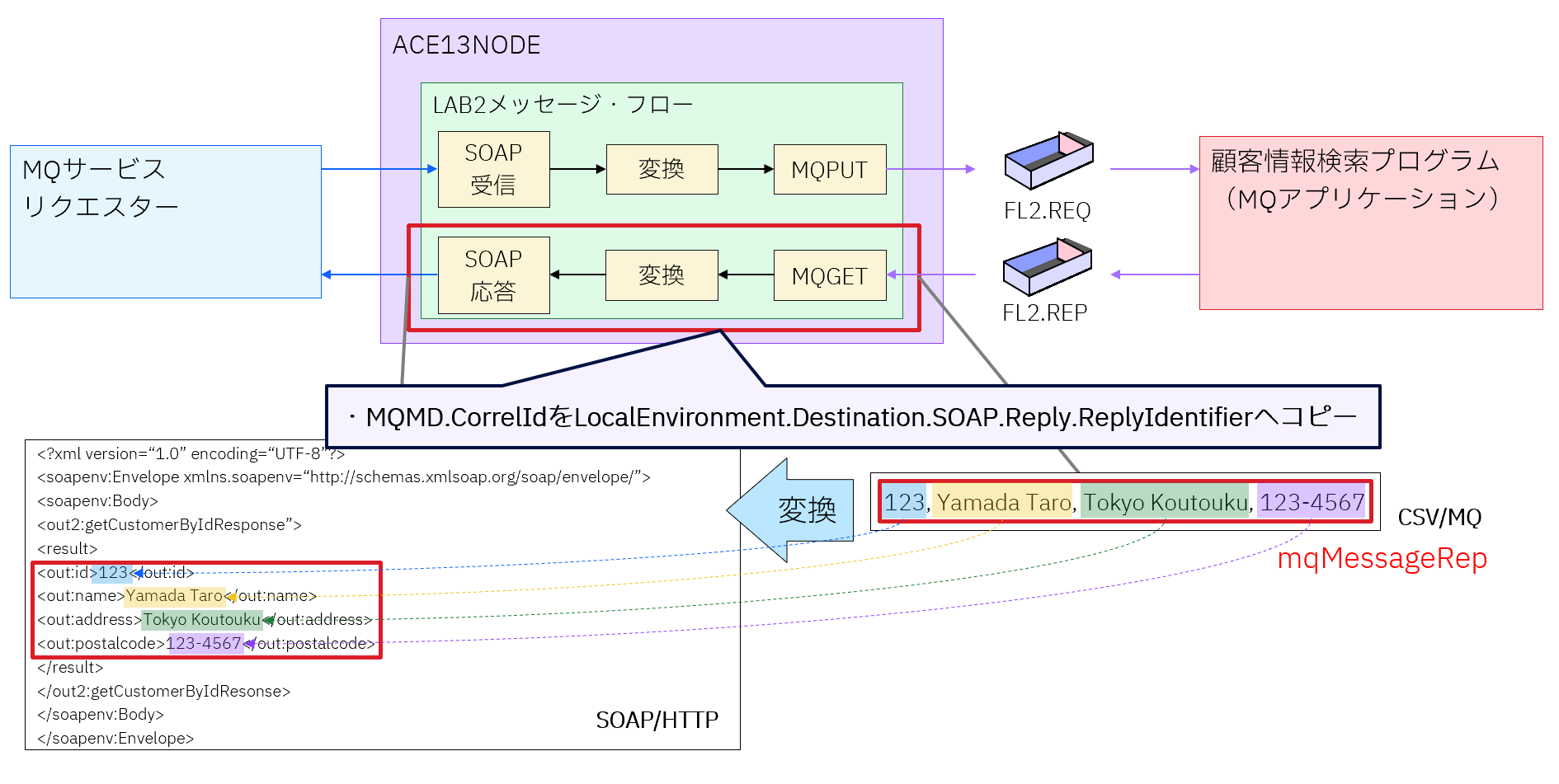

応答フローの変換の内容は、以下の通りです。

MQ Inputノードで受信したメッセージの中身mqMessageRepから、SOAP Replyノードに渡すためのメッセージとなるgetCustomerByIdResponseへの変換

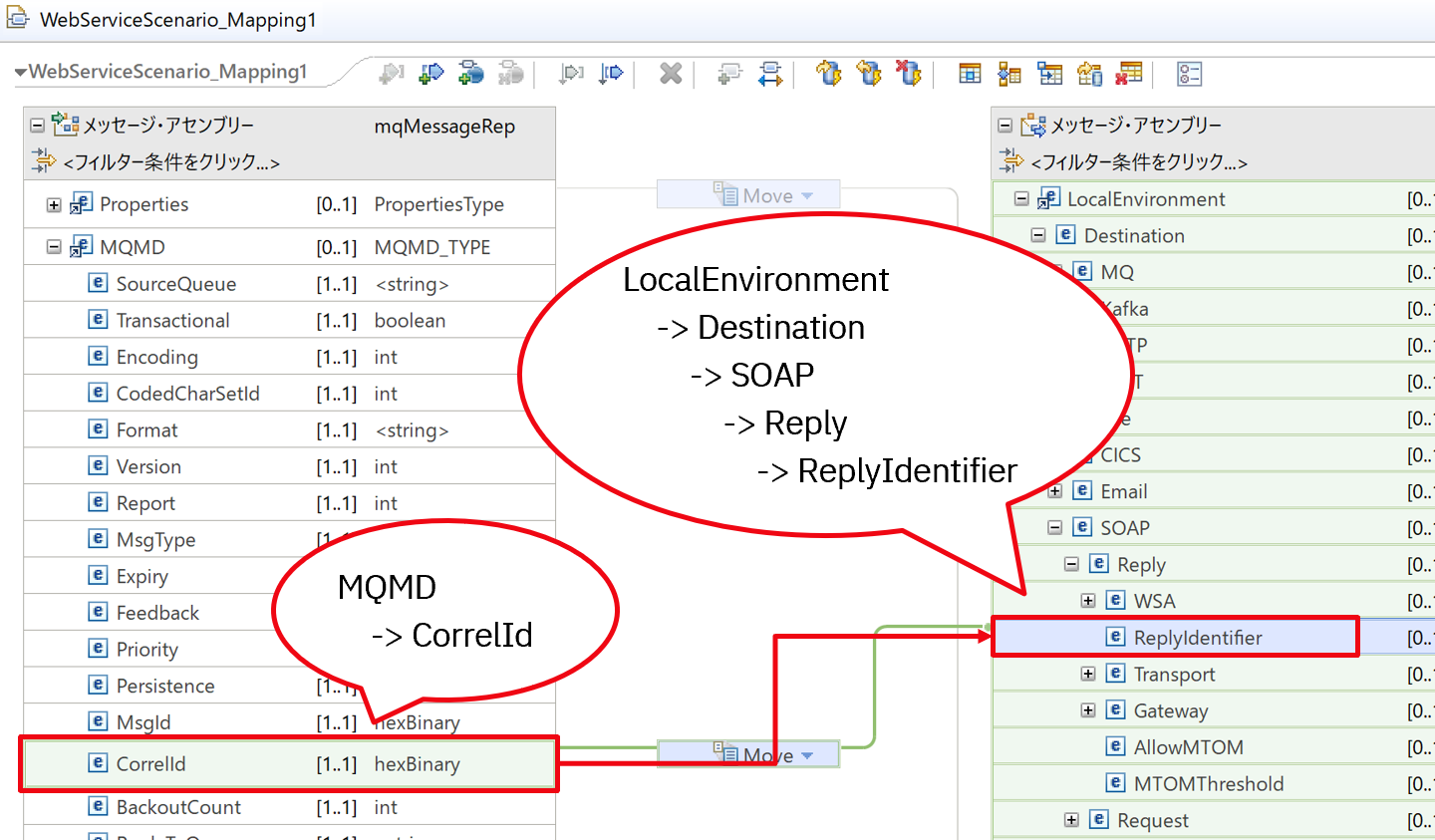

MQMD.CorrelIdをLocalEnvironment.Destination.SOAP.Reply.ReplyIdentifierへコピー

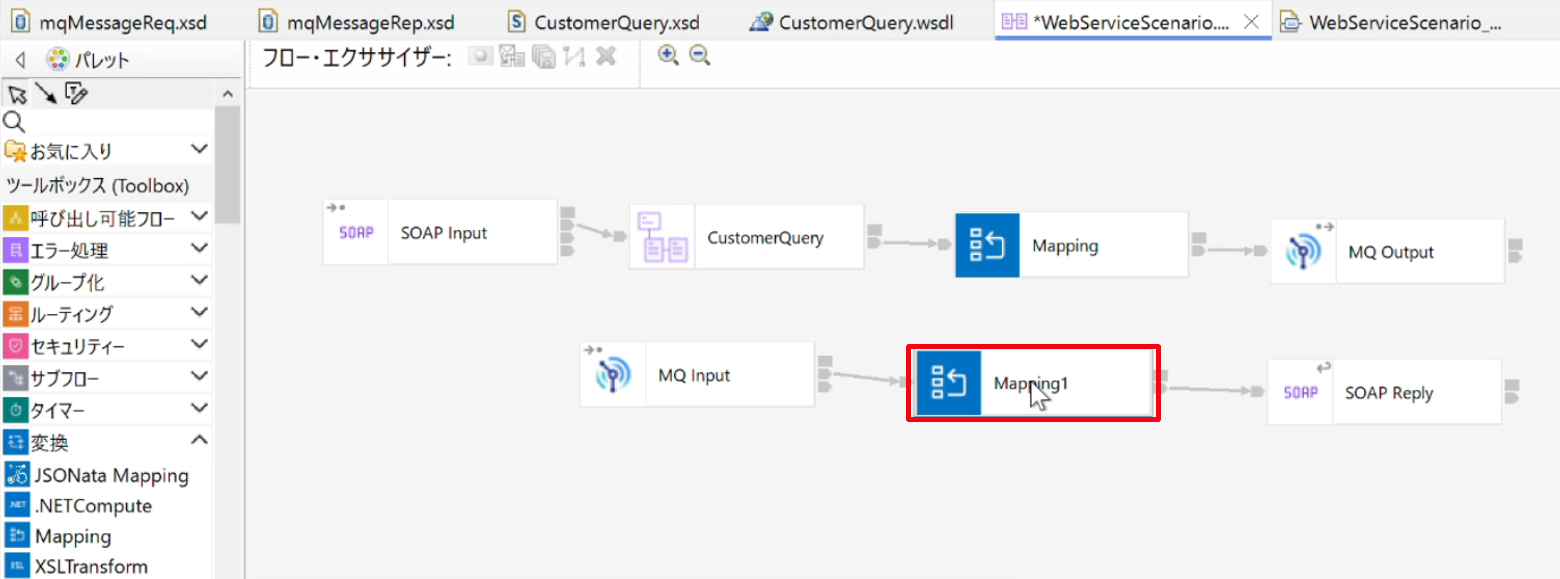

① 応答フローのMaggpingノードをダブルクリックします。

② ウィザードが開始されます。「次へ」をクリックします。

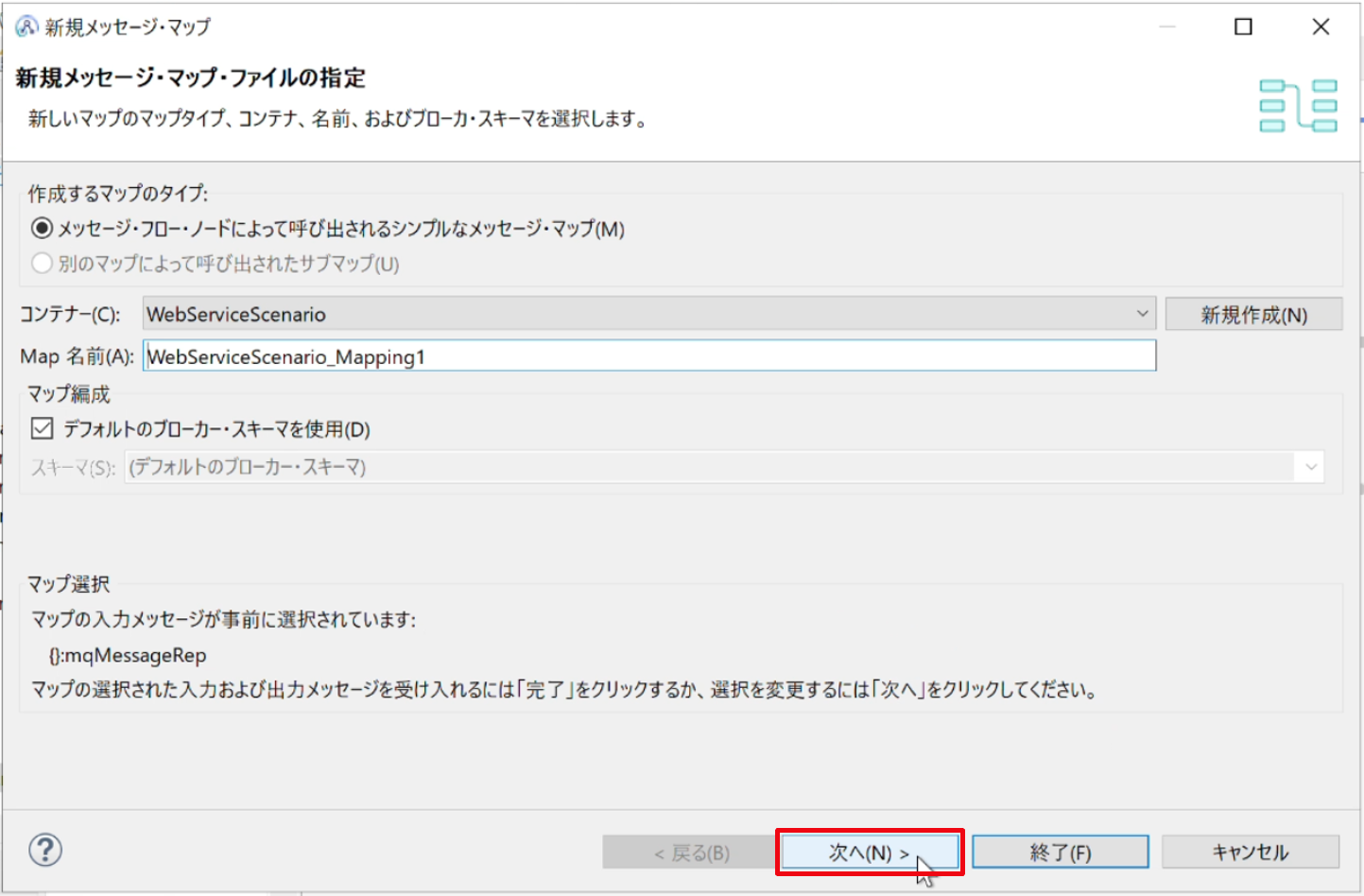

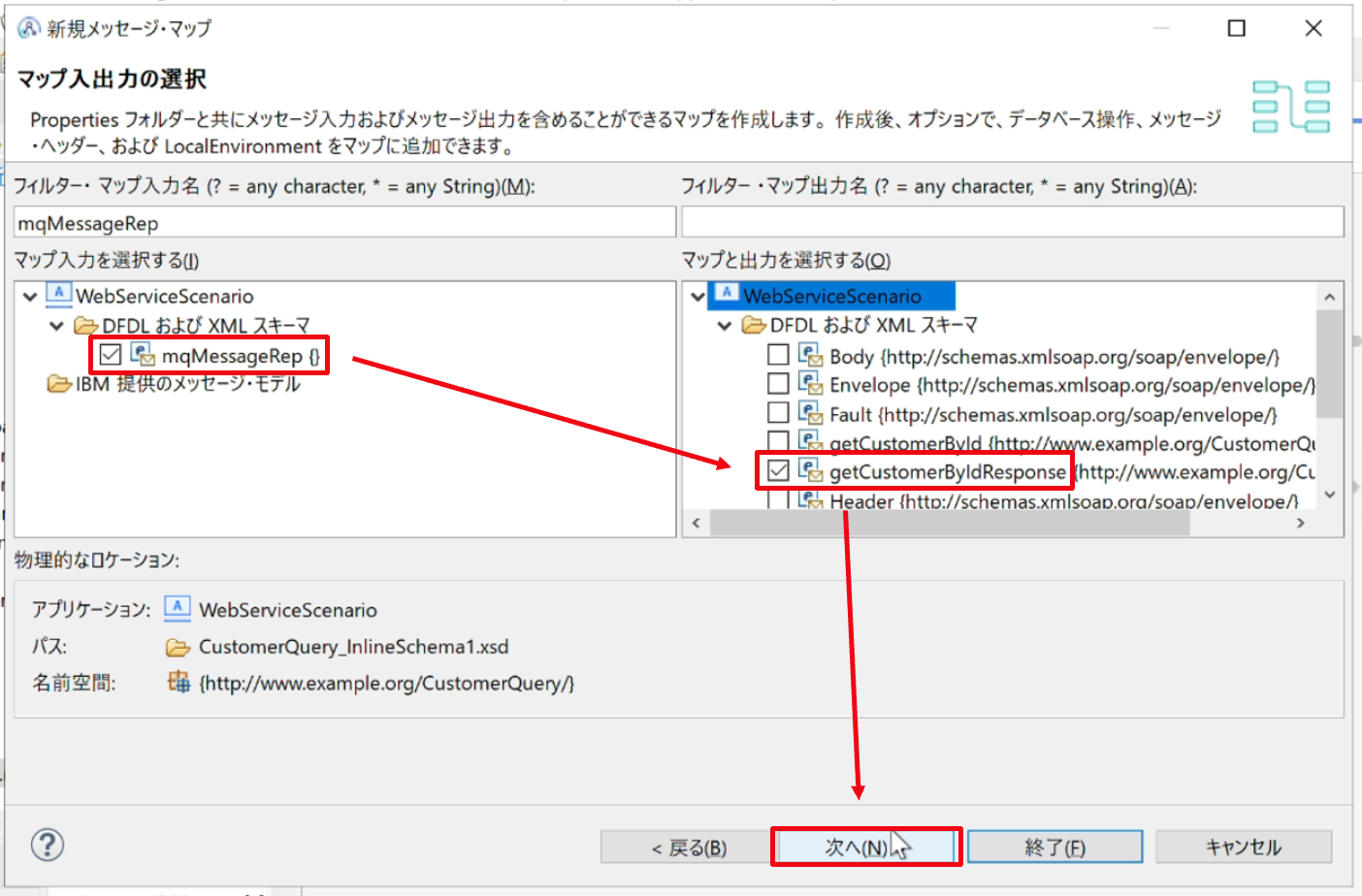

③ マップの入力と出力を以下のように選択します。「次へ」をクリックします。

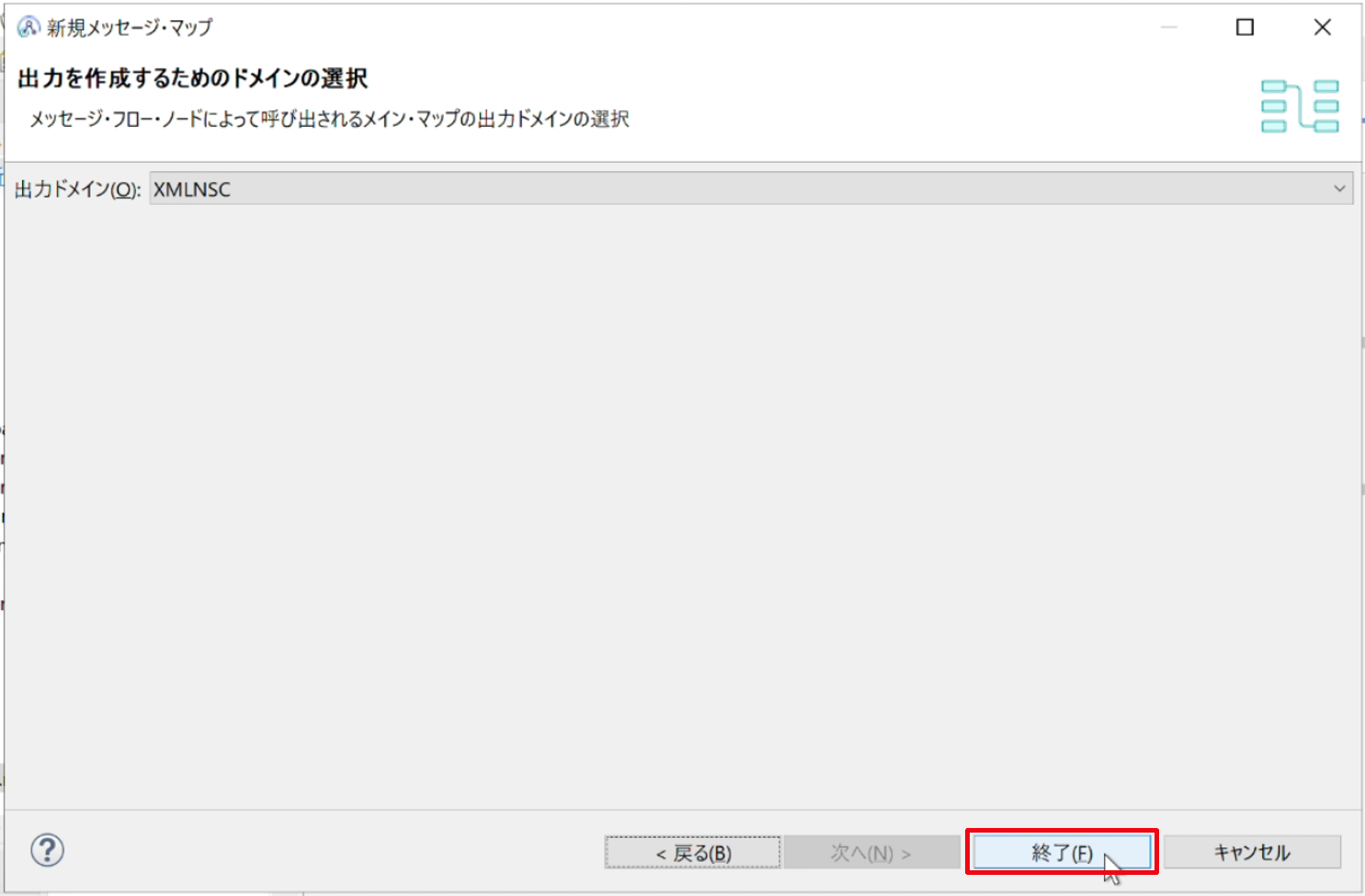

④「出力ドメイン」に「XMLNSC」が設定されていることを確認して「終了」をクリックします。

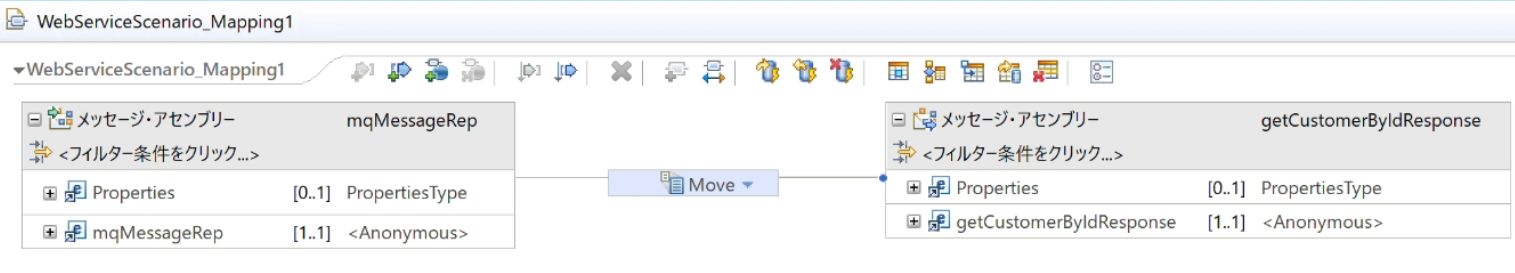

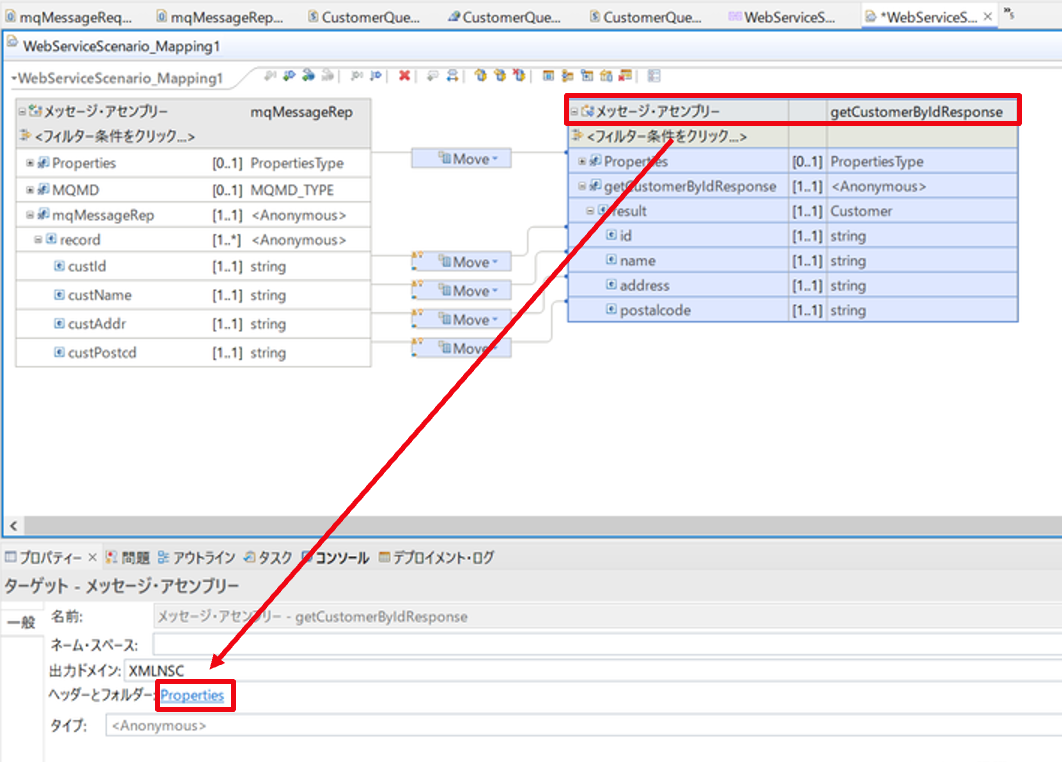

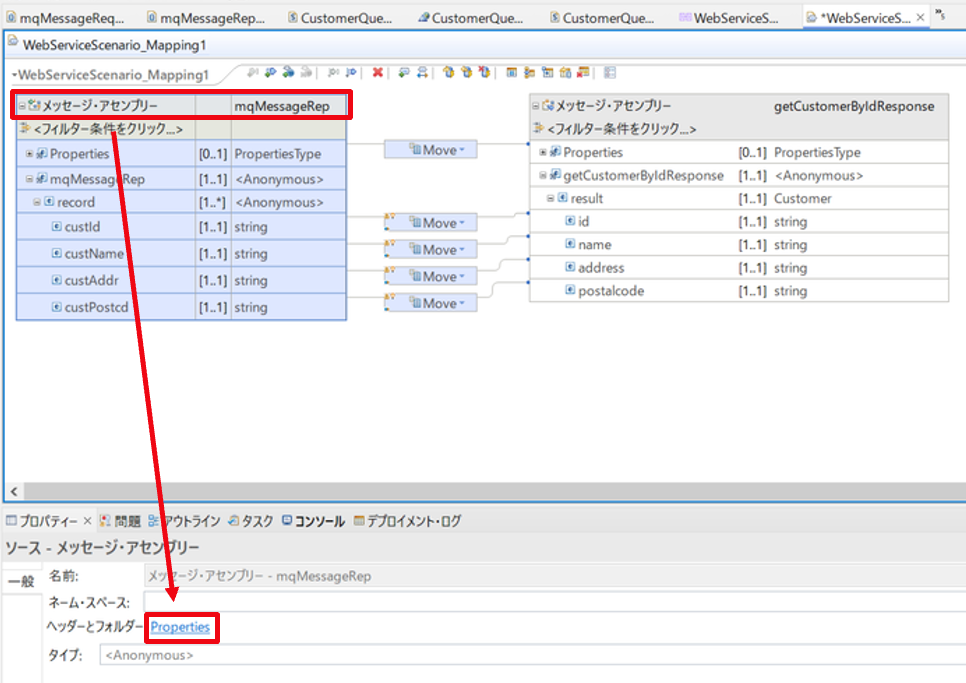

⑤ マッピング画面が表示されます。

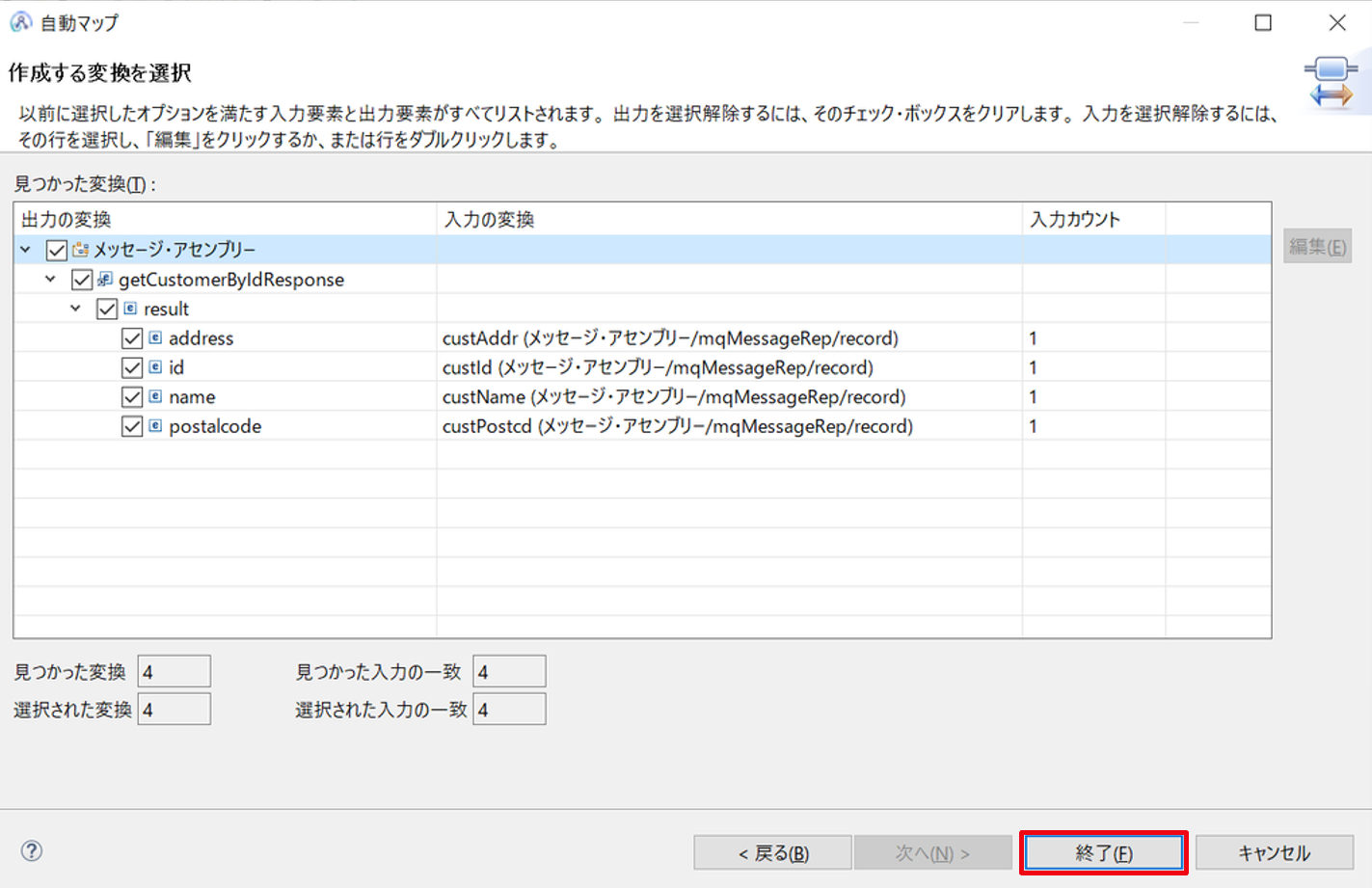

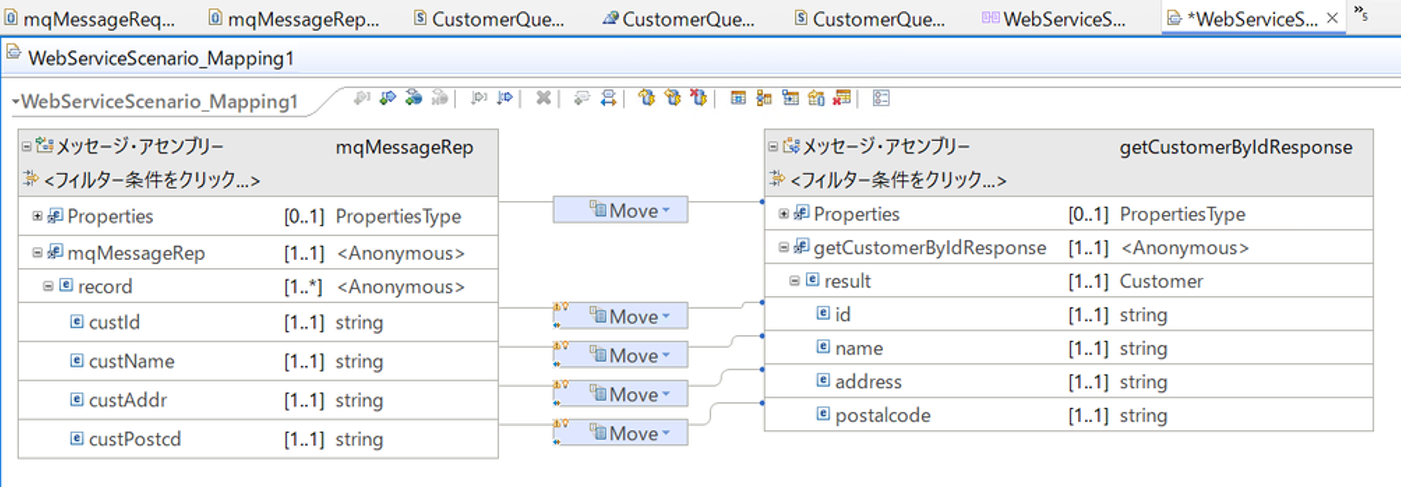

⑥ 自動マップの機能を使ってマッピングを行います。

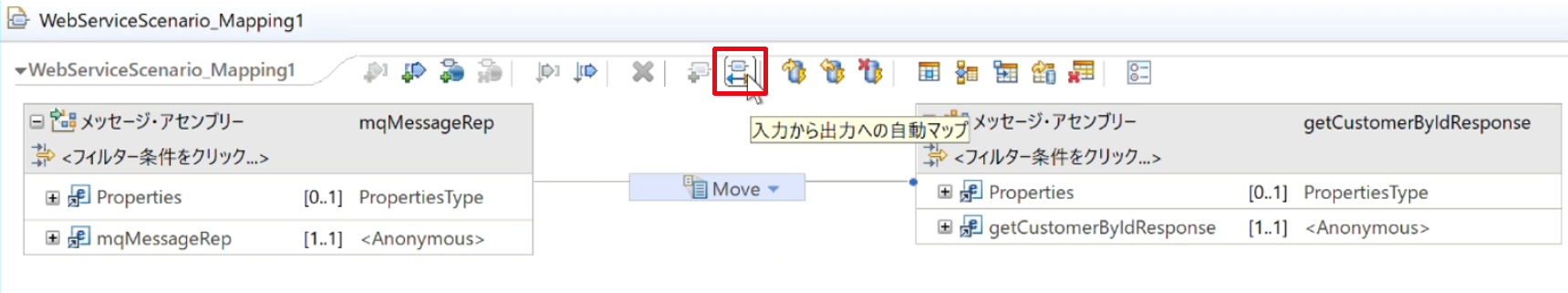

「入力から出力への自動マップ」をクリックします。

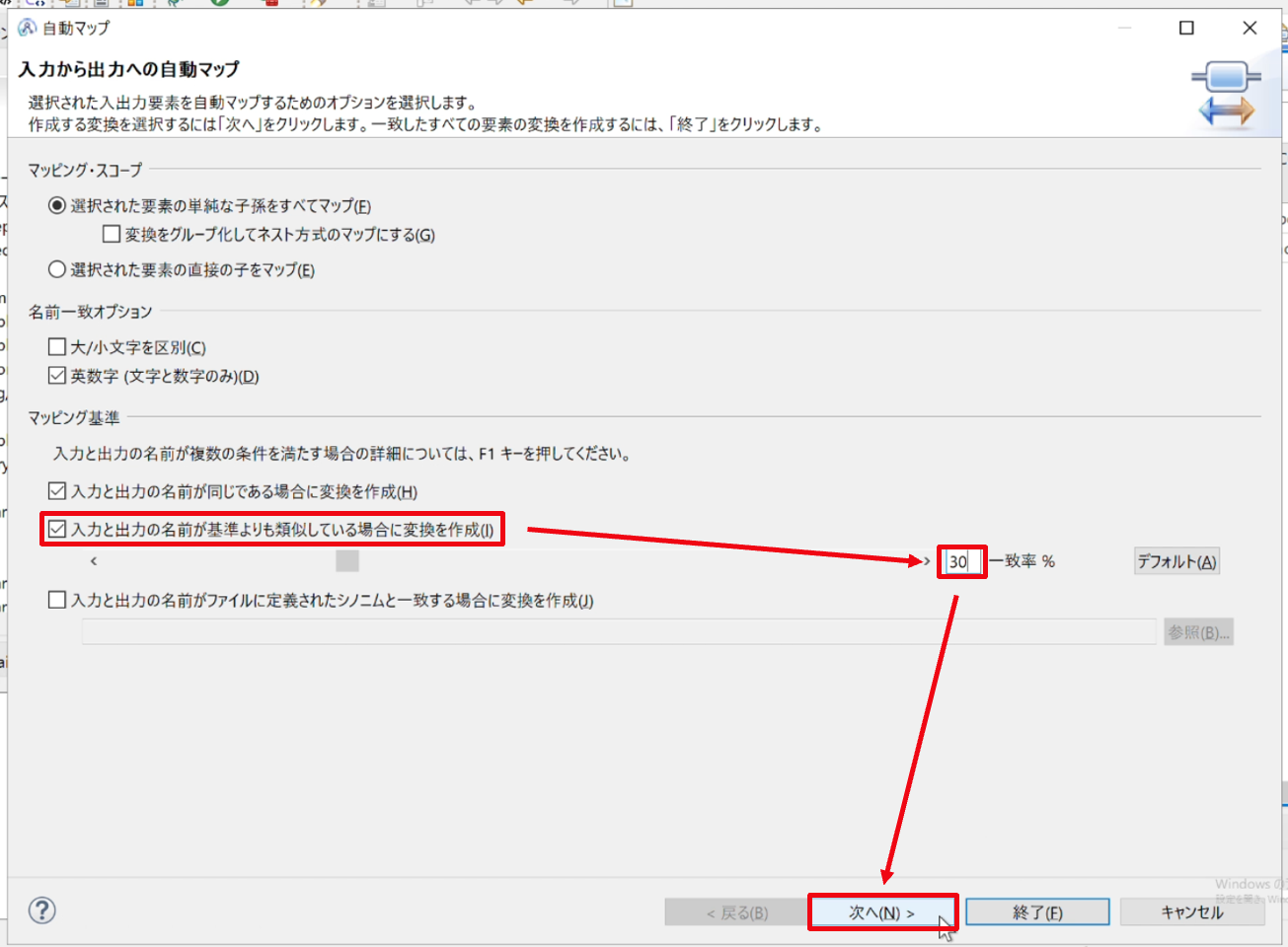

⑦ 以下の画面で、自動マップの設定を行います。
「マッピング基準」で「入力と出力の名前が基準より類似している場合に変換を作成」にチェックを入れ、一致率を30%に設定します。
このように設定することで、項目の名前が30%の一致率以上の場合に自動的にマッピングが行われます。
「Next」をクリックします。
