演習 5（オプション）追加演習の準備

以降の演習はオプションの追加演習です。各演習1時間程度かかるため、時間に余裕のある方のみ実施してください。

演習の目的：

ここでは以降の演習で必要となる追加のデータベースの構成を行います。

ODBC接続の構成（既に演習4を実施している場合には不要）
JDBC接続の構成
追加のデータベース・オブジェクト定義

ハンズオン環境にはあらかじめPostgreSQL Server 15.16が導入済みでデータベースがmydbという名前で作成されています。以降の演習を実施される方は下記の手順でデータベース構成を行ってください。

5.1 ODBC接続の構成

演習3をスキップされたかたは演習4の4.2 データベースの構成手順に従い、ODBC設定を行ってください。

戻る

5.2 JDBC接続の構成

ここではGUIマッピングからデータベース操作を行うためにJDBCデータ・ソースの登録を行います。

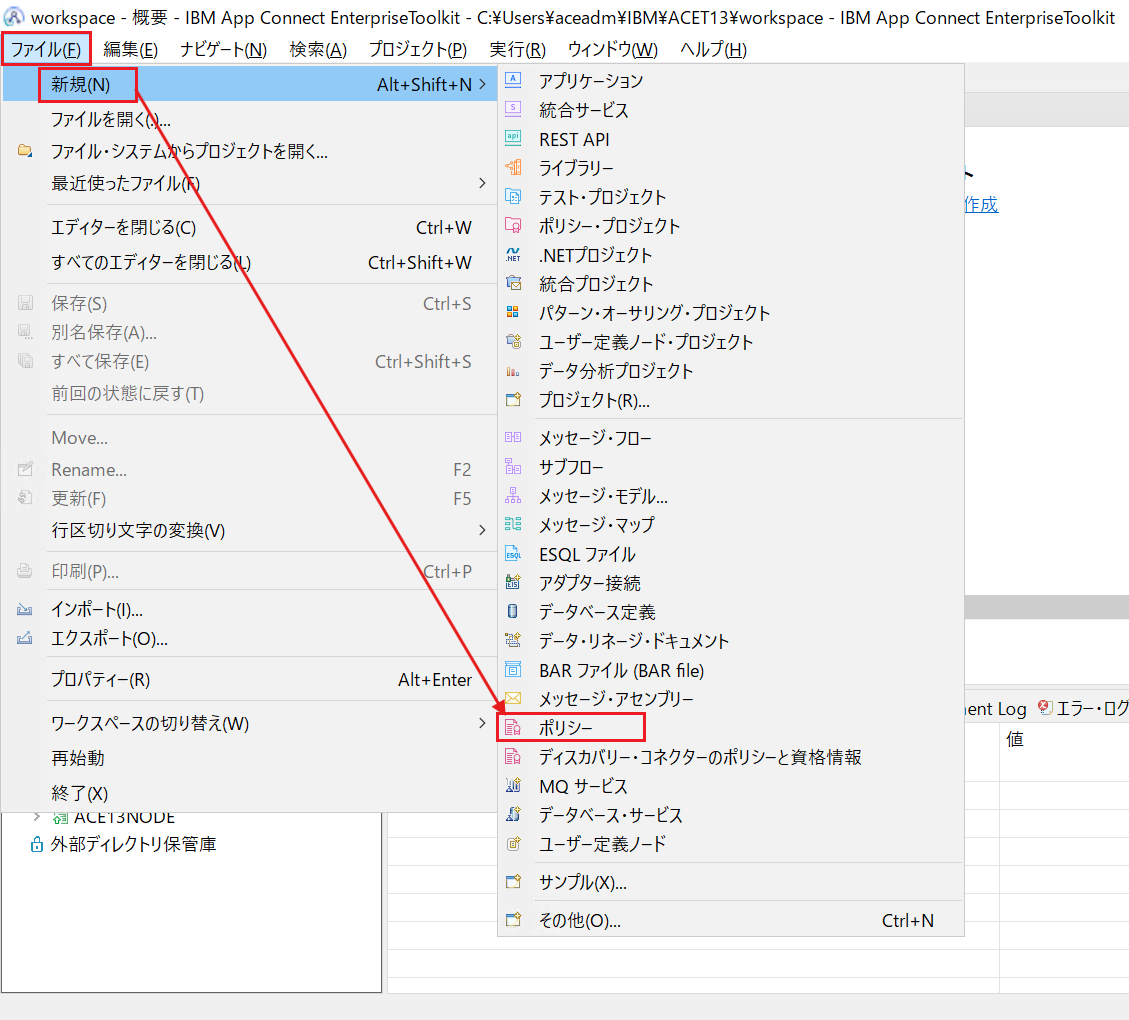

① IBM App Connect Enterprise Toolkit で、メニューの「ファイル」→「新規…」をクリックし、次に「ポリシー」を選択します。

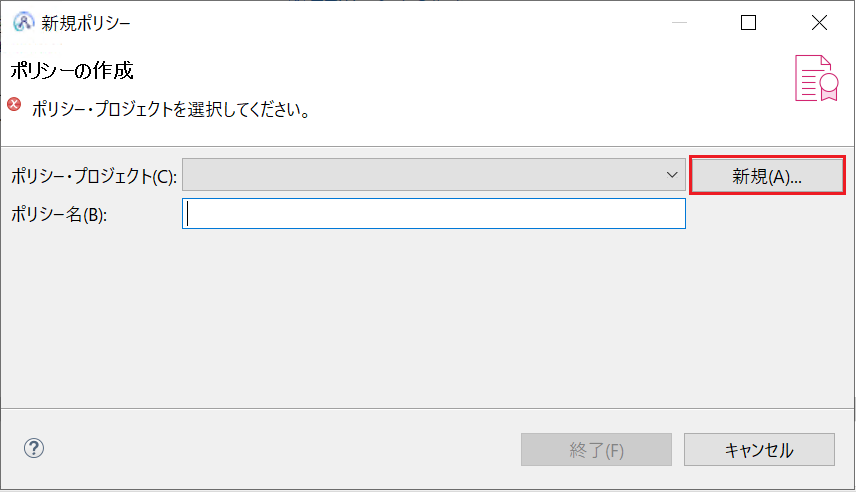

② 「新規…」をクリックします。

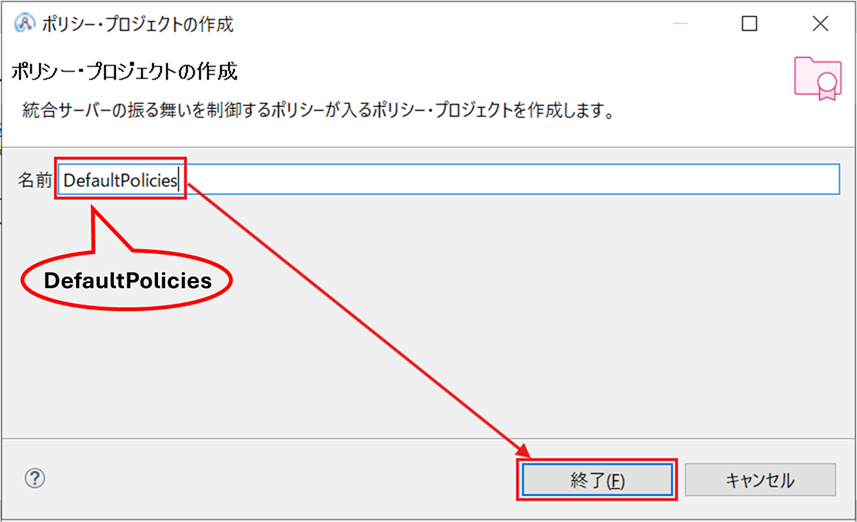

③ 「名前」に「DefaultPolicies」と入力し、「終了」をクリックします。ACEがデフォルトのポリシーとして認識する名前であるためスペルミスに注意してください。

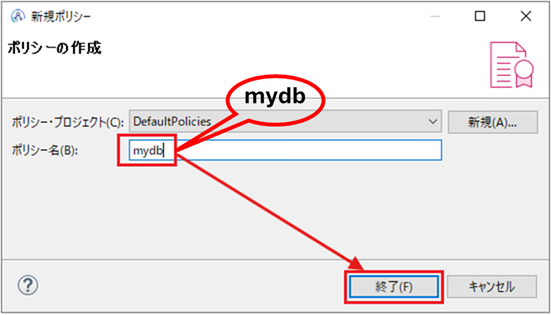

④ 「ポリシー名」に「mydb」と入力し、「終了」をクリックします。このポリシー名もデータソース名と一致する必要があるためスペルミスに注意してください。

5.2.1 ポリシー定義ファイルの編集

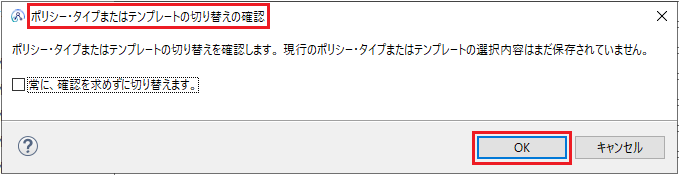

① ポリシー定義ファイルが作成され、ポリシー・エディターが開きます。「タイプ」リストから「JDBC プロバイダー」を選択し、「テンプレート」リストから「DB2_91_Windows」を選択します。ポリシー・タイプまたはテンプレートを切り替える際に表示される確認ダイアログで「OK」をクリックします。

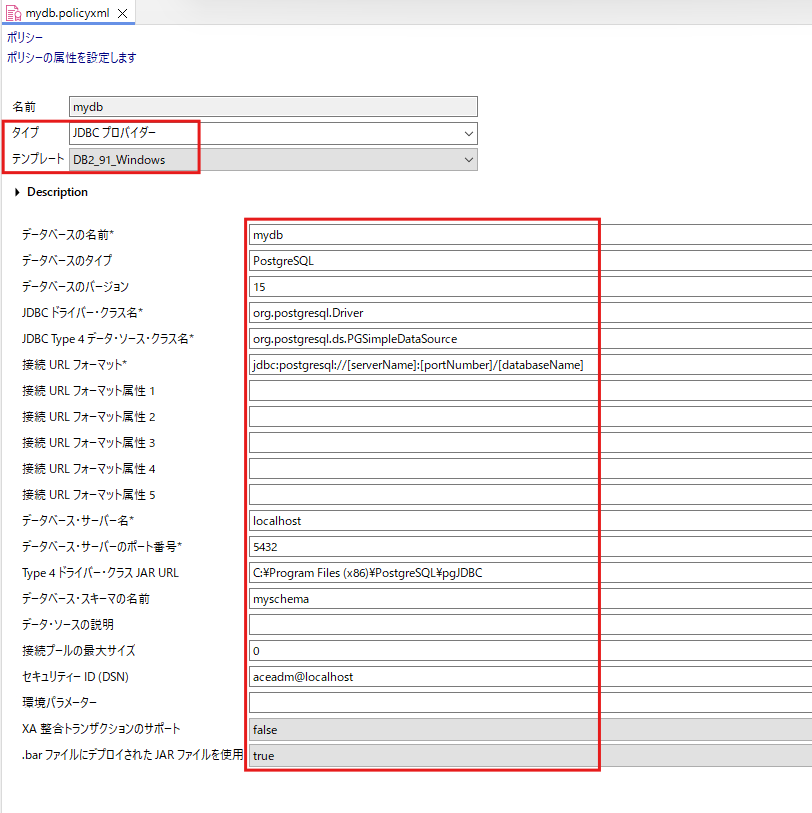

② ポリシーの各項目に以下の値を入力します。以下以外はデフォルトを受け入れます。

項目	値
データベースの名前	mydb
データベースのタイプ	PostgreSQL
データベースのバージョン	15
JDBC ドライバー・クラス名	org.postgresql.Driver
JDBC Type 4 データ・ソース・クラス名	org.postgresql.ds.PGSimpleDataSource
接続 URL フォーマット	jdbc:postgresql://[serverName]:[portNumber]/[databaseName]
データベース・サーバ名	localhost
データベース・サーバーのポート番号	5432
Type 4 ドライバー・クラス JAR URL	C:\Program Files (x86)\PostgreSQL\pgJDBC
データベース・スキーマの名前	myschema
セキュリティーID(DSN)	aceadm@localhost
XA整合トランザクションのサポート	false
.barファイルにデポロイされたJARファイルを使用	true

③ ポリシーを保存します。

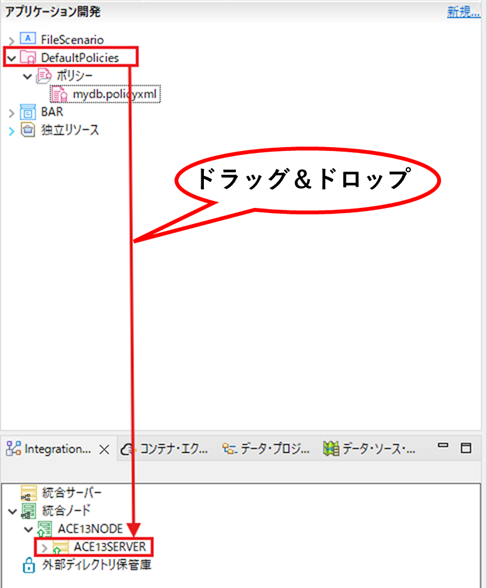

④ 作成したポリシー・プロジェクト「Default Policies」を、「Integration Explorer」ビューの「統合ノード」→「ACE13NODE」→「ACE13SERVER」へドラッグ＆ドロップしてデプロイします。

⑤ JDBC接続のユーザーID、パスワードの登録を行います。ACEのコマンド・コンソールより下記のコマンドを入力します。

mqsisetdbparms ACE13NODE –n jdbc::aceadm@localhost -u aceadm -p (パスワード)
mqsireload ACE13NODE –e ACE13SERVER

以上でJDBC接続の構成は完了です。

戻る

5.3 追加のデータベース・オブジェクトの定義

オプションの演習で利用するデータベース・オブジェクトを定義します。

① 「スタート」→「PostgreSQL 15」→「SQL Shell (psql)」を選択し、「SQL Shell (psql)」を起動します。

② 「SQL Shell (psql)」では、データベースへ接続するために以下のような入力プロンプトが表示されます。

Server [localhost]:
Database [postgres]:
Port [5432]:
Username [postgres]:
Client Encoding [SJIS]:
ユーザー postgres のパスワード:

各項目は次のように入力します。

項目	入力内容
Server [localhost]	Enterキー押します
Database [postgres]	mydb
Port [5432]:	Enterキー押します
Username [postgres]	Enterキー押します
Client Encoding [SJIS]	Enterキー押します
ユーザー postgres のパスワード	(パスワード)

ログイン成功後：

psql (15.16)
"help"でヘルプを表示します。

mydb=#

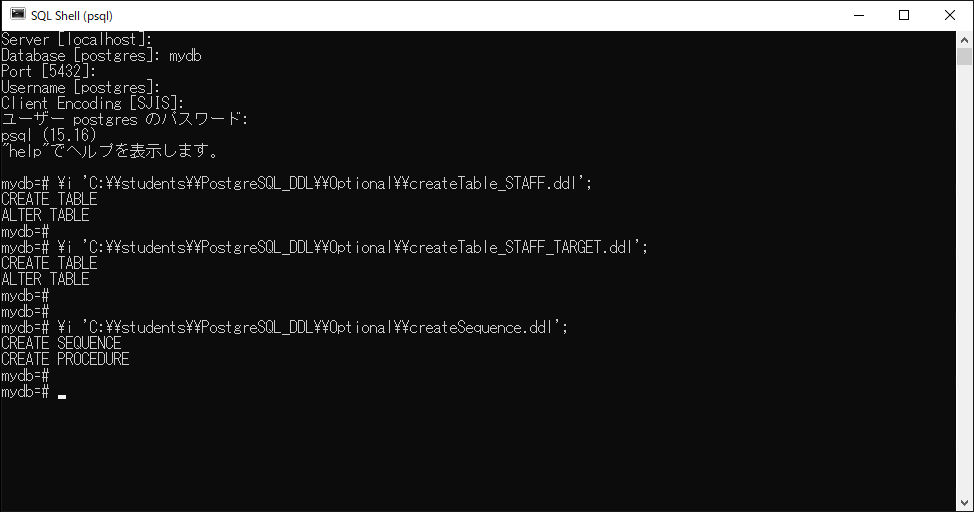

③ 「SQL Shell (psql)」より、下記のように入力します。

staffテーブル定義

\i 'C:\\students\\PostgreSQL_DDL\\Optional\\createTable_STAFF.ddl';

staff_targetテーブル定義

\i 'C:\\students\\PostgreSQL_DDL\\Optional\\createTable_STAFF_TARGET.ddl';

staff_seqシーケンス定義

\i 'C:\\students\\PostgreSQL_DDL\\Optional\\createSequence.ddl';

(参考) createTable_STAFF.ddl の内容

CREATE SCHEMA myschema;

CREATE TABLE myschema.staff (
    staffnum    varchar(10)  NOT NULL,
    lastchange  date,
    firstname   varchar(30),
    lastname    varchar(30),
    mail        varchar(100)
);

ALTER TABLE myschema.staff
    ADD CONSTRAINT staff_pk PRIMARY KEY (staffnum);

(参考) createTable_STAFF_TARGET.ddl の内容

CREATE SCHEMA myschema;

CREATE TABLE myschema.staff_target (
    staffid     varchar(10)  NOT NULL,
    lastchange  date,
    staffname   varchar(80),
    mail        varchar(100)
);

ALTER TABLE myschema.staff_target
    ADD CONSTRAINT staff_target_pk PRIMARY KEY (staffid);

(参考) createSequence.ddlの内容

CREATE SCHEMA myschema;

CREATE SEQUENCE myschema.staff_seq
    AS integer
    START WITH 1
    INCREMENT BY 1
    MINVALUE 1
    NO MAXVALUE
    NO CYCLE
    CACHE 1;

CREATE PROCEDURE myschema.generate_staff_id(OUT staff_seq integer)
LANGUAGE plpgsql
AS $$
BEGIN
    staff_seq := nextval('myschema.staff_seq');
END;
$$;

このDDLにはシーケンス・オブジェクトとともに、シーケンスを利用して一意なIDを生成するストアド・プロシージャーが含まれます。

以上で追加演習のための準備は完了です。
